Popis a technické parametrySpecifikace

Ekologické zplynovací kotle na dřevo Atmos DC 40 GD

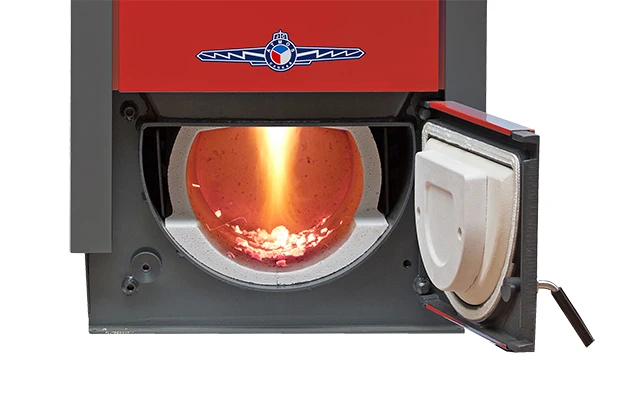

Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.

Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.

Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.

 Výhody zplynovacích kotlů na dřevo ATMOS

  • Možnost spalovat velké kusy dřeva
  • Velký zásobník paliva - dlouhá doba hoření

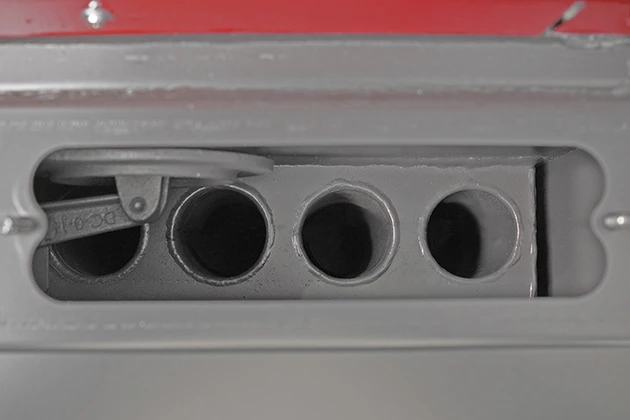

  • Trubkový výměník
  • Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
  • Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita

INSTALACE

Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Laddomat 22 a termoregulační ventil
Laddomat 22 a termoregulační ventil
Chladí smyčka kotle



Zapojení kotle
Zapojení kotle s Laddomatem 22 a akumulačními nádržemi



Zapojení kotle s regulací ACD 01
Zapojení kotle s regulací ACD 01 a akumulačními nádržemi



Regulace kotlů

Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Vzduchová regulační klapka
Regulátor tahu typ FR 124



Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Typ kotle   DC18GD DC25GD DC30GD DC40GD DC50GD
Výkon kotle kW 19 25 29,8 40 49
Předepsaný tah komína Pa 16 18 20 22 24
Hmotnost kotle kg 376 469 466 548 565
Objem vody v kotli l 73 105 105 112 128
Objem palivové šachty dm3 85 125 125 170 170
Max. délka dřeva mm 330 530 530 530 530
Účinnost  % 90,3 90,5 90,8 90,5 92,0
Teplota spalin při jmenovitém výkonu °C 145 132 155 175 183
Předepsané palivo   Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 %
Minimální teplota vratné vody °C 65
Třída kotle   5 5 5 5 5



Legenda k nákresu kotle
1. Těleso kotle 15. Čistící víko
2. Dvířka přikládací 16.
3. Dvířka popelníková - spalovací prostor 17. Táhlo zatápěcí záklopky
4. Ventilátor - odtahový (S) 18. Teploměr
5. Žáruvzdorná tvarovka - tryska 19. Přívodní vzduchový kanaál
6. Ovládací panel 20. Vypínač s kontrolkou
7. Bezpečnostní termostat 22. Regulátor tahu - Honeywell FR 124
8. Regulační klapka 23. Chladící smyčka proti přetopení
9. Žáruvzdorná tvarovka - u typu GD - bok topeniště 24. Regulační termostat ventilátoru (kotlový)
10. Žáruvzdorná tvarovka - u typu GD - kulový prostor 25. Výplň dvířek - Sibral
11. Těsnění - trysky - 12x12 (14x14) 26. Těsnění dvířek - šňůra 18x18
12. Žáruvzdorná tvarovka - půlměsíc 27. Spalinový termostat
13. Zatápěcí záklopka 30. Kondenzátor ventlátoru
14. Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru 33. Brzdič (Turbulátor)
Rozměry kotlů
Typ kotle DC18GD DC25GD DC30GD DC40GD DC50GD
A 1281 1281 1281 1435 1435
B 820 1020 1020 1120 1120
C 680 680 680 680 680
D 945 945 945 1095 1095
E 150/152 150/152 150/152 150/152 150/152
F 87 87 87 82 78
G 185 185 185 185 185
H 1008 1008 1008 1152 1152
CH 256 256 256 256 256
I 256 256 256 256 256
J 6/4" 6/4" 6/4" 2" 2"





TypS ručním přikládáním
Emisní třída5
PalivoDřevěné brikety, Dřevo
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW40
Výkon40 kW
Hmotnost548,00 kg
