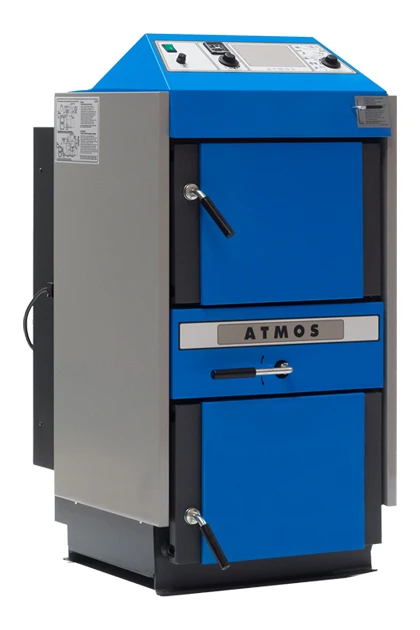

Atmos AC 25 S Kotel na tuhá paliva

Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Atmos AC 25 S Kotel na tuhá paliva
Základní cena72 600 Kč s DPHVaše cena 63 888 KčVaše cena bez DPH52 800,00 Kč
Dostupnost 6-10 měsíců
Kód0003783
Kód výrobce236
VýrobceAtmos
EAN8595183300716
Výkon 26 kW
Záruka24 měsíců
Typ dopravy Velkoobjemová
Tento měsíc zakoupili 0 zákazníků
Tento produkt si právě prohlíží 0 zákazníků

Zplynovací kotle na hnědouhelné brikety Atmos AC 25 S

Kotle AC16S, AC25S - KOMBI splňují požadavky na EKODESIGN, ale nejsou podporovány v programu KOTLÍKOVÉ DOTACE!!

Jsou konstruovány pro spalování hnědouhelných briket na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování

Předepsaným palivem jsou hnědouhelné brikety o výhřevnosti 19 - 23 MJ.kg-1.

Výhody zplynovacích kotlů na hnědouhelné brikety ATMOS

    Velký zásobník paliva - dlouhá doba hoření
    Vysoká účinnost - primární i sekundární vzduch je předehříván na vysokou teplotu
    Ekologické spalování - kotel dle ČSN EN 303-5 třídy 4, EKODESIGN 2015/1189
    Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
    Chladící smyčka proti přetopení – bez rizika poškození kotle
    Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
    Kotel bez trubkovnice - snazší čištění (mimo AC35S)
    Malé rozměry a nízká hmotnost
    Vysoká kvalita



Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.





Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.



Legenda k nákresu kotlů
1. Těleso kotle 22.  Regulátor výkonu – HONEYWELL FR124
2. Dvířka plnící – vrchní 23.  Žáruvzdorná tvarovka – kostka přední
3. Dvířka popelníková – spodní 24.  Regulační (kotlový) termostat ventilátoru
4. Ventilátor – odtahový (S) 25.  Výplň dvířek – Sibral – slabý (32 mm)
5. Žáruvzdorná tvarovka – kostka zadní 26.  Těsnění dvířek – šňůra 18 x 18
6. Ovládací panel 27.  Brzdič spalin
7. Bezpečnostní termostat 30.  Spalinový termostat
8. Regulační klapka 31.  Kondenzátor pro odtahový ventilátor – 1μF
9. Rošt (segment) 32.  Chladící smyčka proti přetopení
10. Žáruvzdorná tvarovka – kulový prostor 33.  Regulace primárního vzduchu
11. Roštová trubka 34.  Regulace sekundárního vzduchu
12. Žáruvzdorná tvarovka – půlměsíc 37.  Brzdič spalin – 4 ramenný
13. Zatápěcí záklopka
14. Žáruvzdorná tvarovka – čelo kulového prostoru
15. Víko čistící
16. Roštovací páka K – hrdlo kouřovodu
17. Táhlo roztápěcí záklopky L – výstup vody z kotle
18. Teploměr M – vstup vody do kotle
19. Clona rámečku N – nátrubek pro napouštěcí kohout
20.  Vypínač s kontrolkou P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry
  AC16S AC25S
A 1166  1185
B 658  758
C  593 675*
D  874 874
E  150/152 150/152
F  65 65
G  210 210
H  933 933
CH  212 212
I  212 212
J 6/4″ 6/4″



Technické údaje Typ kotle
  AC16S AC25S
Jmenovitý výkon kW 18 26
Výhřevná plocha m2 1,6 1,9
Obsah násypky (přikládací komory) dm3 (l) 45 60
Rozměr plnícího otvoru mm 450 x 260
Předepsaný tah komína Pa/mbar 16/0,16 20/0,20
Max. pracovní přetlak vody kPa/bar 250/2,5
Hmotnost kotle kg 273 297
Průměr odtahového hrdla mm 150/152
Krytí el. části IP 20
Elektrický příkon W 50
Účinnost v celém rozsahu výkonu % 91,1 90,4
Třída kotle   5 5
Třída energetické účinnosti   B C
Teplota spalin při jmenovitém výkonu °C 165 177
Hmotnostní průtok spalin při jmenovitém výkonu kg/s 0,010 0,015
Předepsané palivo (preferované) hnědouhelné brikety o výhřevnosti 19 – 23 MJ.kg-1
Předepsané palivo černé uhlí OŘECH 1 o výhřevnosti 20 – 30 MJ.kg-1
Náhradní palivo (zátop) suché dřevo o výhřevnosti 15 – 17 MJ.kg-1, obsah vody 12 – 20 %, průměr 80 – 150 mm
Maximální délka dřeva mm 230 330
Doba hoření při jmenovitém výkonu hod. 4 4
Objem vody v kotli l 37 45
Hydraulická ztráta kotle mbar 0,17 0,18
Minimální objem vyrovnávací nádrže l 500
Připojovací napětí V/Hz 230/50
Ekodesign



Vyberte druh palivaPevná paliva
TypS ručním přikládáním
Emisní třída5
PalivoČerné uhlí, Dřevo, Hnědé uhlí
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW26
Výkon26 kW
Hmotnost235,00 kg
