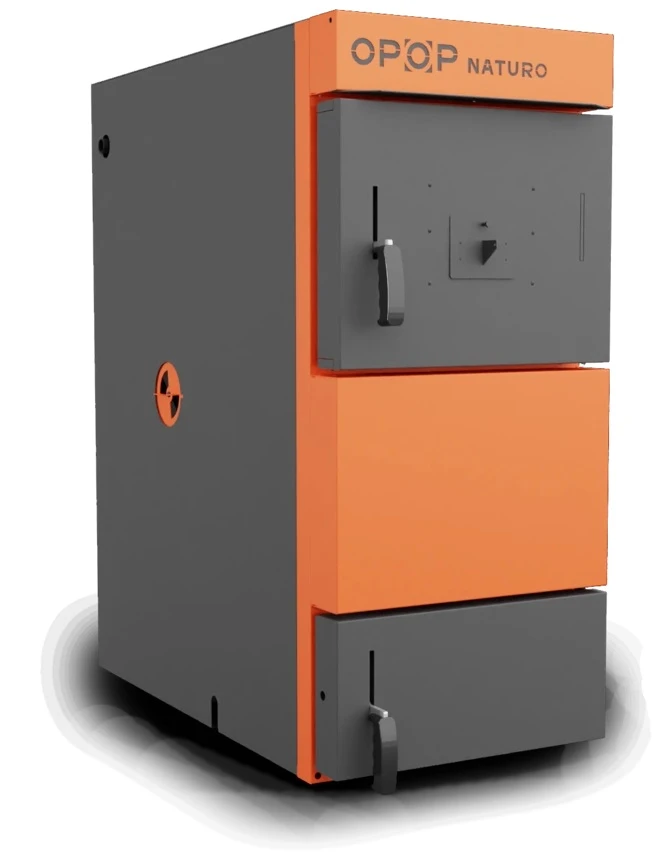

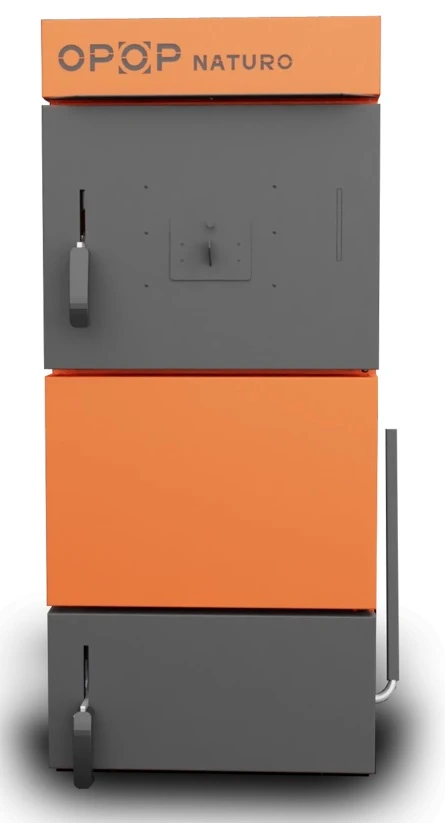

OPOP NATURO 12 Kotel na tuhá paliva
| Kód | 0564138 |
| Kód výrobce | 573469 |
| Výrobce | Opop |
| Výkon | 12 kW |
| Záruka | 5 let |
| Typ dopravy | Velkoobjemová |
OPOP NATURO 12 Kotel na tuhá paliva
Spadá do 4. emisní třídy a splňuje podmínky ekodesignu.
Zplynovací kotel na dřevo bez elektronických prvků, který lze provozovat i v samotížných systémech.
Kotel má velkou násypnou šachtu, která pojme až 66 litrů paliva na jedno naložení.
Variabilní montáž na míru vašemu prostoru:
U tohoto kotle si snadno přizpůsobíte ovládání i otevírání podle potřeb vaší kotelny. Pozici roštovací páky lze snadno přehodit z pravé strany na levou. Stejně tak si můžete změnit směr otevírání horních (přikládacích) i spodních (popelníkových) dvířek. Vše zvládnete provést svépomocí podle přiloženého návodu.

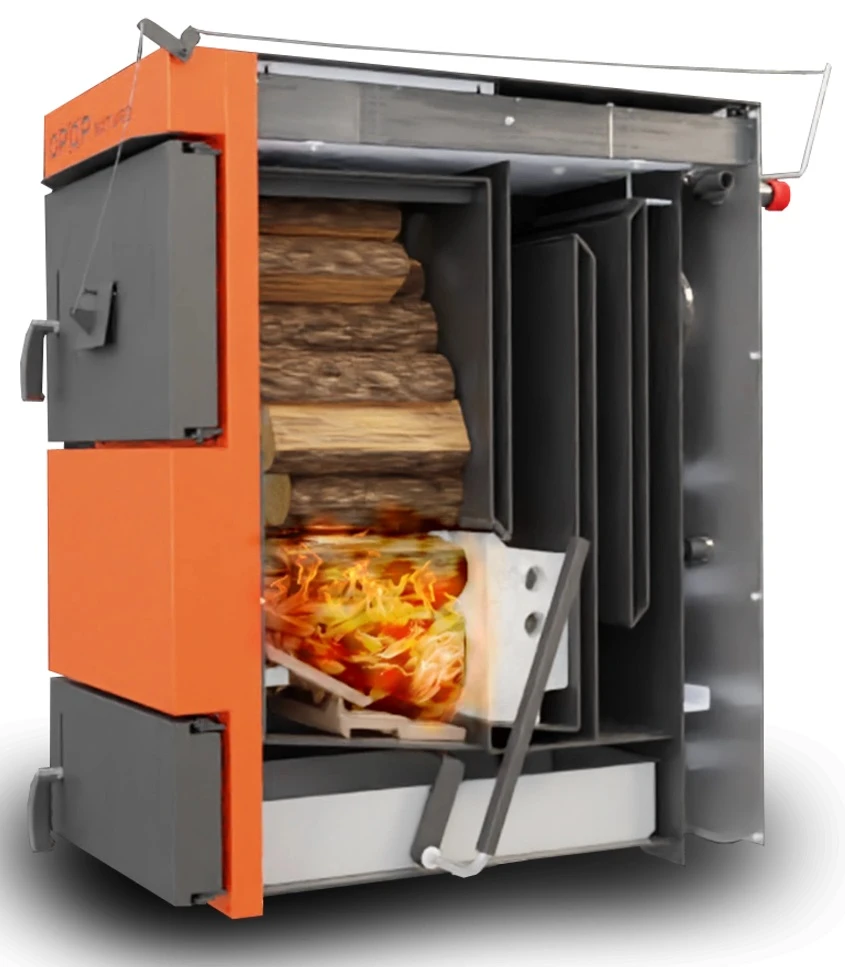

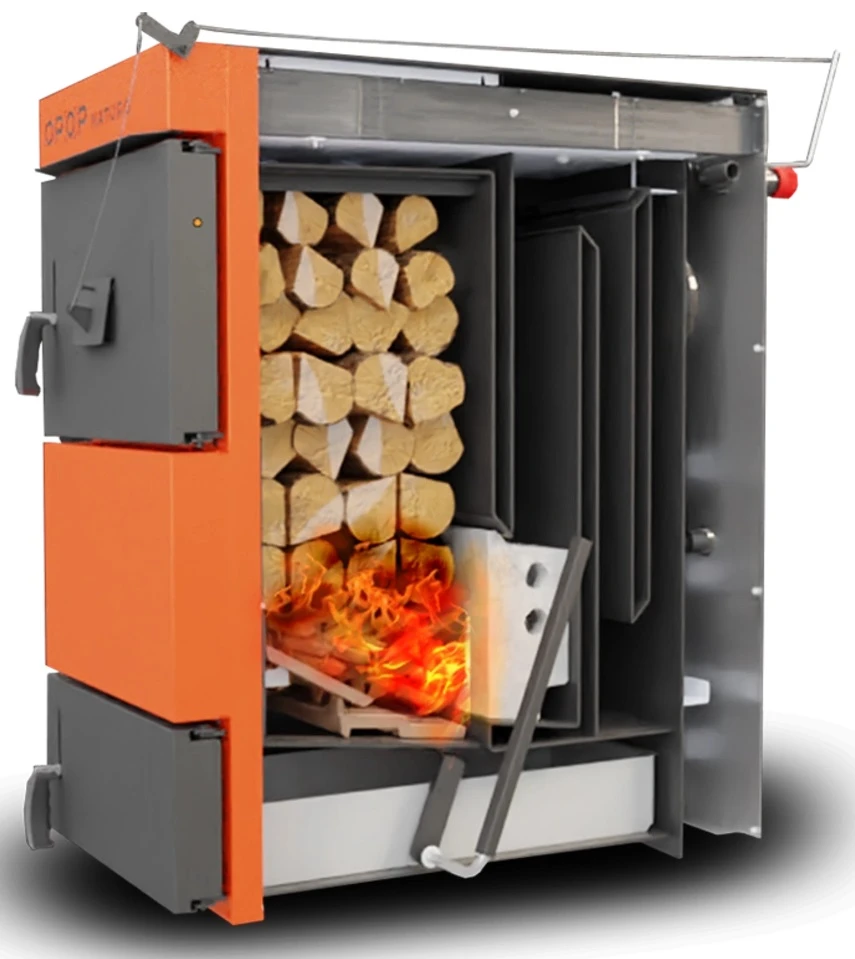

OPOP NATURO 12 je zplynovací kotel na dřevo. Díky promyšlené konstrukci spaluje palivo bez elektrické energie a navíc dosahuje vysoké kvality spalování. Splňuje podmínky 4. emisní třídy a ekodesignu.
- Kotel bez elektronických prvků a bez ventilátoru.
- Možnost provozovat i v samotížných systémech a bez elektřiny.
- Velká přikládací komora o objemu 66 litrů. Přesto kotel disponuje kompaktními rozměry.
Snadná obsluha a provoz
- Zplynovacího procesu je dosaženo bez použití elektronicky řízených prvků a ventilátoru.
- Možnost provozovat i v samotížných systémech bez nutnosti připojení na elektrickou siť.
- Kompatibilita připojení s kotli U26.
- Objemná násypná šachta pojme až 66 litů paliva.

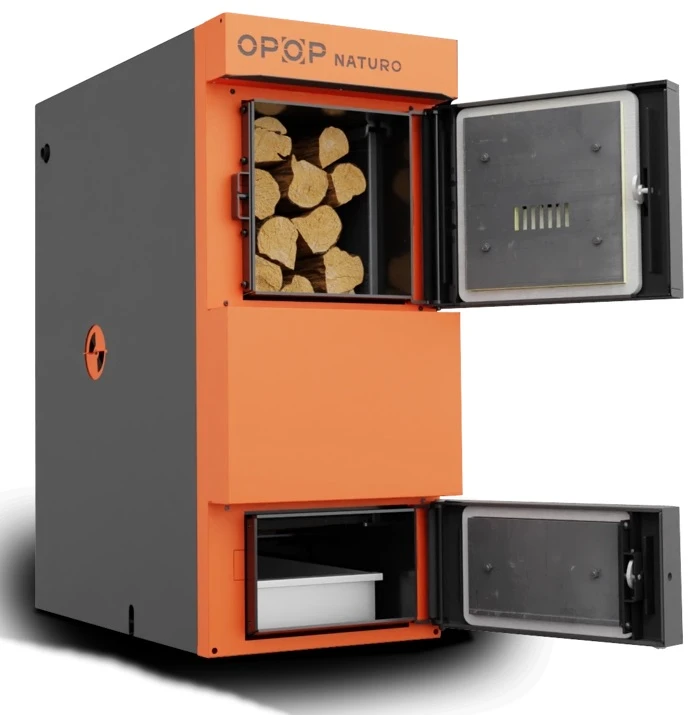

- Přikládací dvířka umístěna zepředu kotle s velkým otvorem pro snadné přikládání.
- Variabilita otevírání přikládacích i popelníkových dvířek zprava či zleva.
- Variabilita umístění roštovací páky zprava či zleva.
- Snadno se reguluje výkon pomocí primární a sekundární klapky vzduchu.
- Regulátor tahu zajišťuje automatickou regulaci výkonu.
- Snadná údržba a čištění kotle.
- Nenáročný na komínový tah.
Prověřená konstrukce
- Malý rozměr kotle zajistí že se vejde do velmi malých prostor bez nutnosti stavebních úprav. Šířka kotle je 517 mm, hloubka 1011 mm a celková výška něco málo přes 1000 mm.
- Velká násypná šachta v porovnání k celkové velikosti kotle, která má objem 66 litrů paliva.
- Integrovaná chladící smyčka pro bezpečný provoz bez rizika přetopení.
Ekonomický a ekologický provoz
- Účinnost téměř 90 % zajistí efektivní využití energie paliva.
- Nízká spotřeba paliva minimalizuje provozní náklady.
- Spadá do 4. emisní třídy a splňuje podmínky ekodesignu.
- Nízká spotřeba dřeva spolu s velkou násypnou šachtou snižují frekvenci přikládání paliva.
- Kotle mají až o 30 % nižší spotřebu vůči starým prohořívacím kotlům.
- Kvalitním spalováním vznikají velmi nízké emise i bez použití ventilátoru, či jiných el. zařízení.
Dlouhá životnost
- Tloušťka plechu kotle 5 mm zaručuje dlouhou životnost kotle.
- Rošty z kvalitní litiny.
- Nadstandardní záruka 5 let na těsnost svařence, když bude instalace provedena proškolenou montážní firmou v souladu s návodem.
- Dlouholetá osvědčená a zákazníky prověřená spolehlivost výrobků.
|
Technické parametry |
OPOP NATURO 12 | |
|
Jmenovitý tepelný výkon |
[kW] |
12 |
|
Provozní tah - minimální |
Pa |
16 |
|
Hmotnost |
kg |
297 |
|
Účinnost |
[%] |
86,7 |
|
Třída kotle podle CSN EN303-5+A1 |
|
4 |
|
Objem vody |
[I] |
67 |
|
Průměr kouřovodu |
[mm] |
159 |
|
Délka polen |
[mm] |
25-31 |
|
Spotřeba paliva |
[kg/hod] |
4,4 |
|
Změřená délka hoření na jmenovitý výkon |
[hod] |
>3 |
|
Rozsah teploty otopné vody |
[°C] |
65-90 |
|
Objem palivové šachty |
[Ij |
63,5 |
|
Rozměry plnícího otvoru |
[mm) |
27x31,5 |
|
Teplota spalin při jmenovitém výkonu |
[°C] |
130-250 |
|
Maximální přetlak otopné vody |
[MPa] |
0,2 |
|
Zkušební přetlak otopné vody |
[MPa] |
0,3 |
|

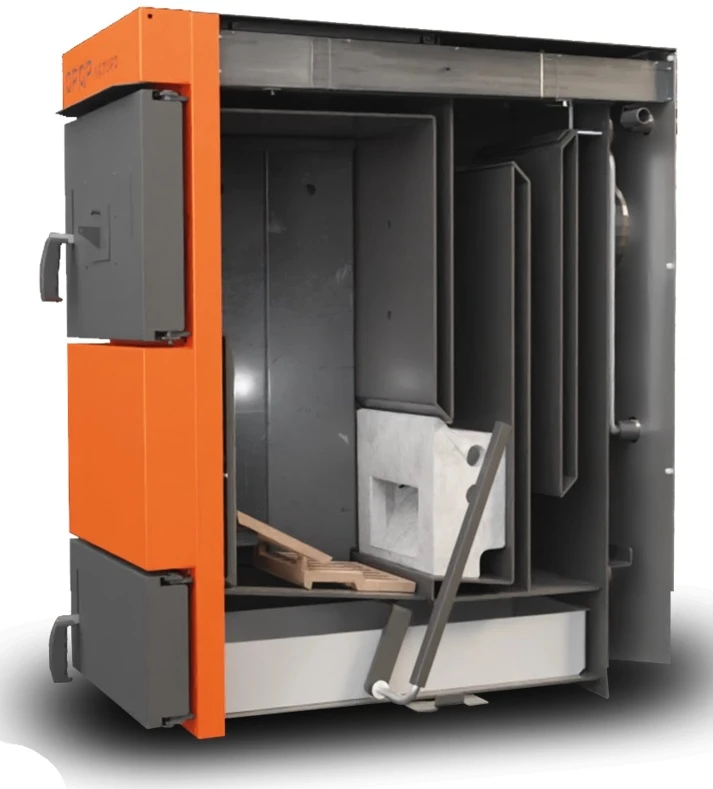

Pozice |
Název dílu |
| 1. |
Klapka primárniho vzduchu |
| 2. |
Přikládací dvířka |
| 3. |
Popelníkové dvířka |
| 4. |
Čistící dvířka |
| 5. |
Tryska OPOP NATURO |
|
Pozice |
Název dílu |
| 6. |
Roštovací páka |
| 7. |
Distanční plechy |
| 8. |
Regulátor primání klapky |
| 9. |
Klapky sekundárního vzduchu |
| 10. |
Zatápěcí klapka |
|
Pozice |
Název dílu |
| 11. |
Čisticí uzávěrka |
| 12. |
Chladící smyčka |
| 13. |
Přikládací komora |
| 14. |
Termomanometr |
| 15. |
Popelník |
|
|
OPOP NATURO 12 |
|
|
Nátrubek výstup/vstup (vnější závit) |
|
G2" |
|
Připojení chladící smyčky (vnitřní závit) |
|
G3/4” |
|
Připojení pro vypoušténí a napuštění kotle |
|
G1/2” |
|
A-celková výška kotle |
(mm) |
1132 |
| A1-výška kotle | (mm) | 1082 |
|
B-celková hloubka kotle |
(mm) |
1081 |
|
C-šiîka kotle |
(mm) |
515 |
|
D-umístění kouřovodu |
(mm) |
793 |
|
E-umísténí nátrubku vstupní vody |
(mm) |
181 |
|
F-umísténí nátrubku výstupní vody |
(mm) |
959 |
|
G-umístění chladící smyčky |
(mm) |
423 |
|
H-umístění vypouštécího ventilu |
(mm) |
90 |
|
I-umístění čidlo pojistné armatury chladící smyčky |
(mm) |
951 |
|
J-pozice regulátoru primární klapky |
(mm) |
963 |
|
Tloušťka stěn kotlového tělese (voda/plamen) |
|
5 |
| Typ | S ručním přikládáním |
| Emisní třída | 4 |
| Palivo | Dřevo |
| Materiál | Ocel |
| Výrobce | Opop |
| Výkon max. v kW | 12 |
| Výkon | 12 kW |
| Vyberte druh paliva | Pevná paliva |
| Hmotnost | 317,00 kg |
