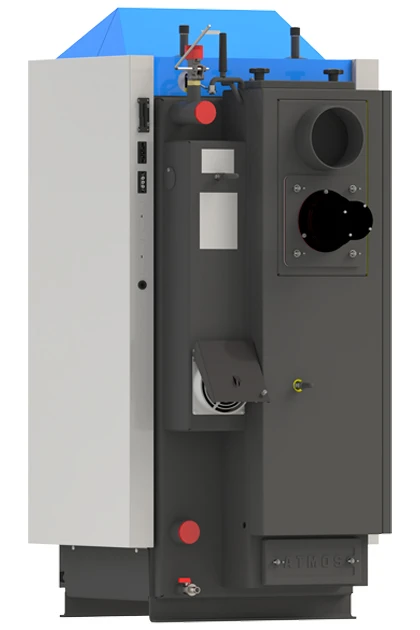

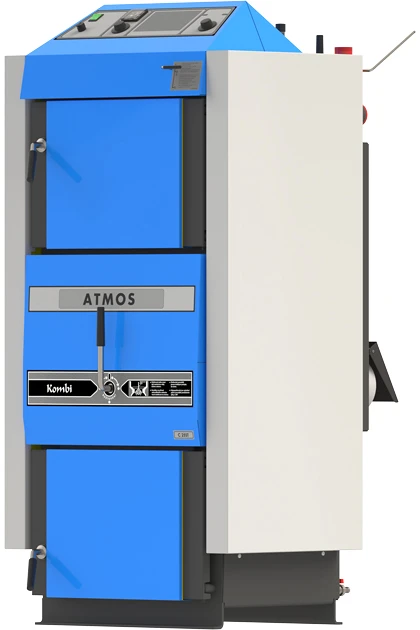

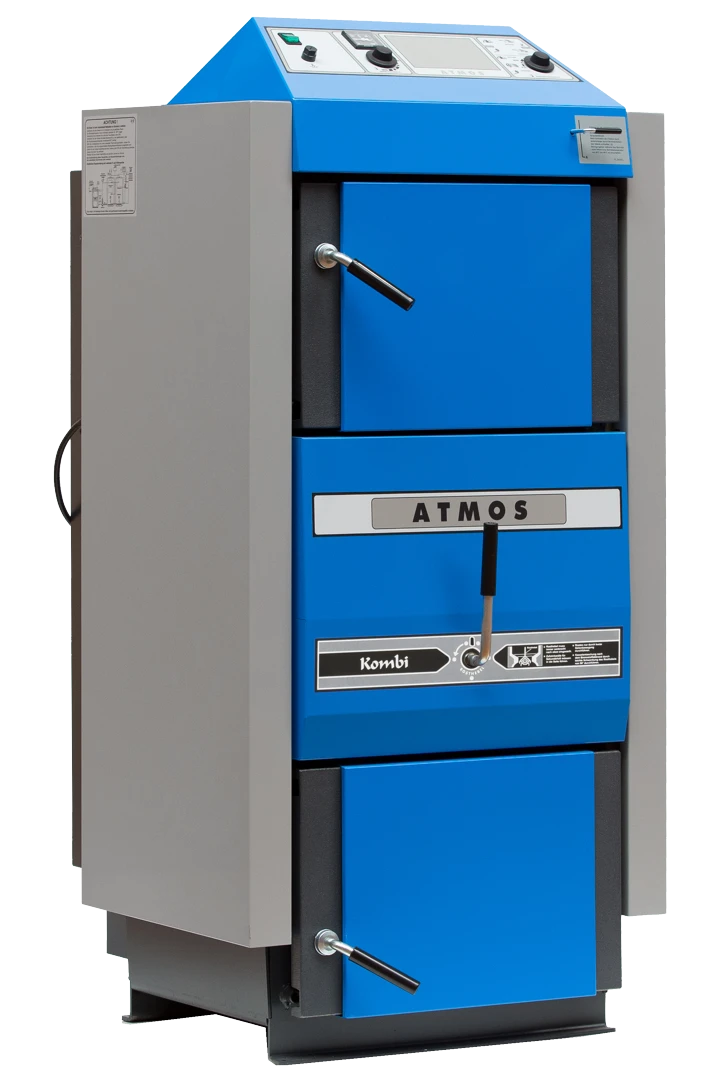

Atmos C 32 ST Kotel na tuhá paliva

Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Atmos C 32 ST Kotel na tuhá paliva
Základní cena89 900 Kč s DPHVaše cena 79 112 KčVaše cena bez DPH65 381,80 Kč
Dostupnost 6-10 měsíců
Kód0059199
VýrobceAtmos
Výkon 32 kW
Záruka24 měsíců
Typ dopravy Velkoobjemová
Tento měsíc zakoupili 0 zákazníků
Tento produkt si právě prohlíží 0 zákazníků

Zplynovací kotle na hnědé uhlí Atmos C 32 ST

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (na zátop), na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na uhlí ATMOS

    Možnost spalovat kvalitně hnědé uhlí
    Velký zásobník paliva - dlouhá doba hoření
    Vysoká účinnost 81 až 88 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
    Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
    Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
    Chladící smyčka proti přetopení – bez rizika poškození kotle
    Automatické vypnutí kotle po dohoření paliva – spalinový termostat

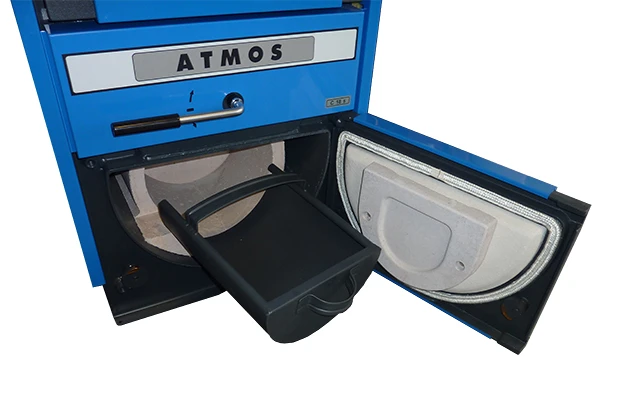

    Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden u uhlí jednou denně)
    Kotel bez trubkovnice - snazší čištění (mimo C25ST, C32ST, C50S)
    Malé rozměry a nízká hmotnost
    Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 01) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.


ATMOS Kombi AC25S                                                          ATMOS Kombi kotel na hnědé uhlí C18S







Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží



Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi



Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.





Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.





Legenda k nákresu kotlů
1. Těleso kotle 21. Trubkový výměník – trubkovnice (C25ST, C32ST, C50S)
2. Dvířka plnící (vrchní) 22. Regulátor výkonu – HONEYWELL FR124
3. Dvířka popelníková (spodní) 23. Žáruvzdorná tvarovka – kostka přední
4. Ventilátor – odtahový (S) 24. Regulační (kotlový) termostat ventilátoru
5. Žáruvzdorná tvarovka – kostka zadní 25. Výplň dvířek – Sibral
6. Ovládací panel 26. Těsnění dvířek – šňůra 18 x 18
7. Bezpečnostní termostat 27. Clona topeniště – zadní CxxST
8. Regulační klapka 28. Brzdič – podél kulového prostoru (C50S)
9. Rošt (segment) 30. Spalinový termostat
10. Žáruvzdorná tvarovka – kulový prostor 31. Kondenzátor pro odtahový ventilátor – 1μF
11. Roštová trubka 32. Chladící smyčka proti přetopení
12. Žáruvzdorná tvarovka – půlměsíc (clona dvířek) 33. Regulace primárního vzduchu
13. Zatápěcí záklopka 34. Regulace sekundárního vzduchu
14. Žáruvzdorná tvarovka – zadní čelo kulového prostoru
15. Víko čistící
16. Roštovací páka K – hrdlo kouřovodu
17. Táhlo roztápěcí záklopky L – výstup vody z kotle
18. Teploměr M – vstup vody do kotle
19. Clona rámečku, clona topeniště – přední N – nátrubek pro napouštěcí kohout
20. Vypínač P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku



Rozměry kotlů
  C15S C18S C25ST C32ST C40S C50S
A 1185 1185 1435 1435 1435 1435
B 658 758 758 858 958 1117
C 595 675* 675* 675* 675* 675*
D 874 874 1121 1121 1121 1115
E 150/152 150/152 150/152 150/152 150/152 150/152
F 65 65 65 65 65 78
G 210 210 210 210 210 210
H 933 933 1177 1177 1177 1177
CH 212 212 212 212 212 212
I 212 212 212 212 212 212
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″



Technické údaje  Typ kotle
  C15S C18S C25ST C32ST C40S C50S
Jmenovitý výkon kW 16 20 25 32 40 48
Výhřevná plocha m2 1,6 1,8 2,6 3,1 3,2 3,5
Objem palivové šachty dm3 (l) 45 60 90 110 135 135
Rozměr plnícího otvoru mm 450 x 260
Předepsaný tah komína Pa/mbar 16/0,16 20/0,20 23/0,23 25/0,25 28/0,28 28/0,28
Max. pracovní přetlak vody kPa/bar 250/2,5
Hmotnost kotle kg 273 295 379 415 434 492
Průměr odtahového hrdla mm 150/152
Krytí el. části IP 20
Elektrický příkon W 50
Účinnost v celém rozsahu výkonu % 90,4 88,9 88,9 88,6 85,4 90,0
Třída kotle   5 5 5 5 4 5
Třída energetické účinnosti   B C C C C B
Teplota spalin při jmenovitém výkonu °C 141 169 164 181 225 230
Hmotnostní průtok spalin při jmenovitém výkonu kg/s 0,010 0,012 0,016 0,018 0,022 0,025
Předepsané palivo (preferované)   Hnědé uhlí ořech 1 o výhřevnosti 17 – 20 MJ/kg-1
Náhradní palivo (zátop)   Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 120 mm a o vlhkosti 12 – 20 %
Maximální délka dřeva mm 250 330 330 430 530 530
Doba hoření při jmenovitém výkonu pro uhlí hod. 4 4 4 5 5 4
Doba hoření při jmenovitém výkonu pro dřevo hod. 2 2 2 3 3 2
Objem vody v kotli l 37 45 68 74 77 105
Hydraulická ztráta kotle mbar 0,17 0,18 0,20 0,22 0,22 0,22
Připojovací napětí V/Hz 230/50
Ekodesign
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.
Vyberte druh palivaPevná paliva
TypS ručním přikládáním
Emisní třída5
PalivoDřevěné brikety, Dřevo, Hnědé uhlí
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW32
Výkon32 kW
Hmotnost415,00 kg
