Atmos DC 25 SP Kotel na tuhá paliva

Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Atmos DC  25 SP Kotel na tuhá paliva
Základní cena129 954 Kč s DPHVaše cena 114 360 KčVaše cena bez DPH94 512,00 Kč
Dostupnost 6-10 měsíců
Kód0043654
VýrobceAtmos
EAN8595183300921
Výkon 27 kW
Záruka24 měsíců
Typ dopravy Velkoobjemová
Tento měsíc zakoupili 0 zákazníků
Tento produkt si právě prohlíží 0 zákazníků

Atmos DC  25 SP Kotel na tuhá paliva

Kombinované kotle na zplynování dřeva s hořákem na pelety

Řada kombi kotlů ATMOS DC18SP, DC25SP, DC30SPX, DC32SP umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety (DCxxSP(SPX) - kód: H0048). Kotel umožňuje podle typu střídání paliv, ruční topení dřevem a plně automatické topení topíme peletami. V případě potřeby je samozřejmostí, možnost koupit kotel bez hořáku, s tím, že si jej pořídíme později anebo jej použijete z minulého kotle.

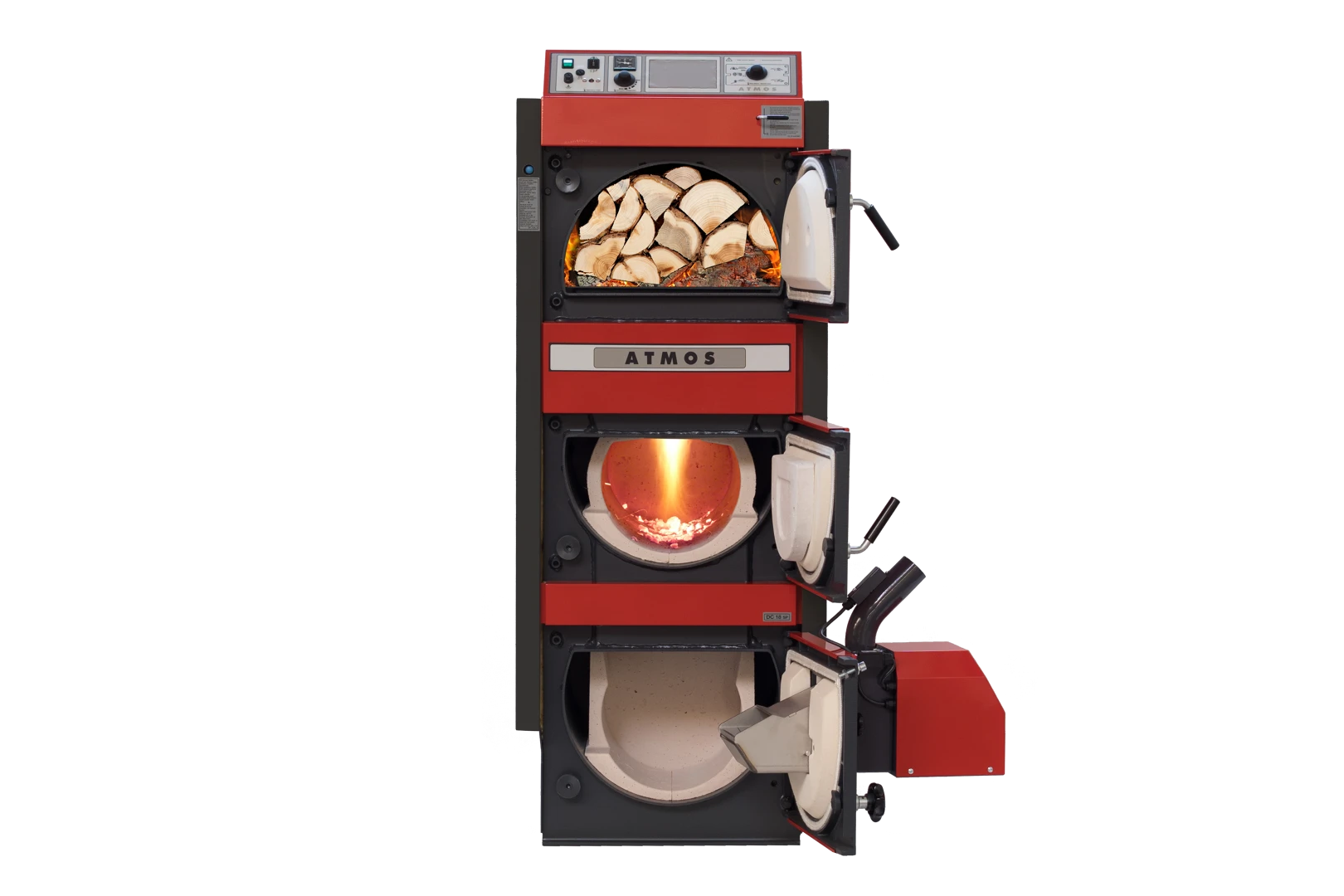

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto vystačíme s jedním komínem.

Výhody kotlů ATMOS

  • možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli dřevo + pelety
  • vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
  • levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
  • malý zastavěný prostor - oproti více kotlům
  • jeden komín a kouřovod
  • ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189 (DC18SP, DC25SP, DC30SPX, DC32SP)
  • dotovaný kotel – (DC18SP, DC25SP, DC30SPX, DC32SP)
  • kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva/uhlí

Instalace

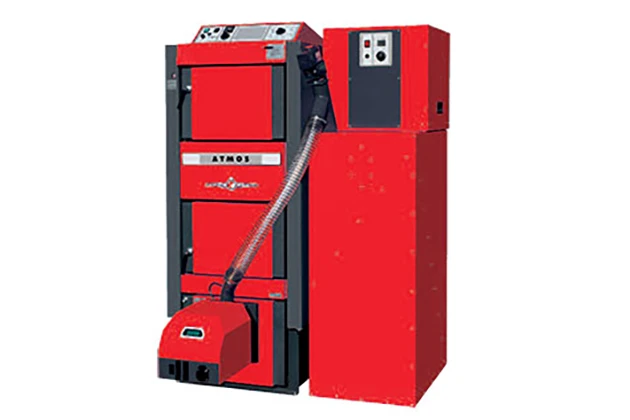

Kotel s kompaktním zásobníkem AZPD a pneumatickou dopravou APS250S

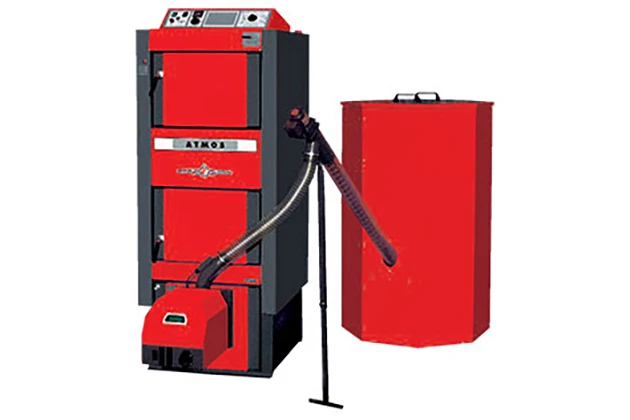

 Kotel DCxxSP se standardním zásobníkem na pelety 500 l

Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulační elektřinou nebo připojení solárních panelů.



Regulace a řízení

Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

  • Regulátor tahu HONEYWELL
  • Kotlový (regulační) termostat
  • Spalinový termostat
  • Termostat na čerpadlo
  • Hlavní vypínač a přepínací vypínač provozu kotle

Kotle a hořáky DCxxSP(X) jsou v provedení Model od 2018 vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.
Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalci „plug and play“.

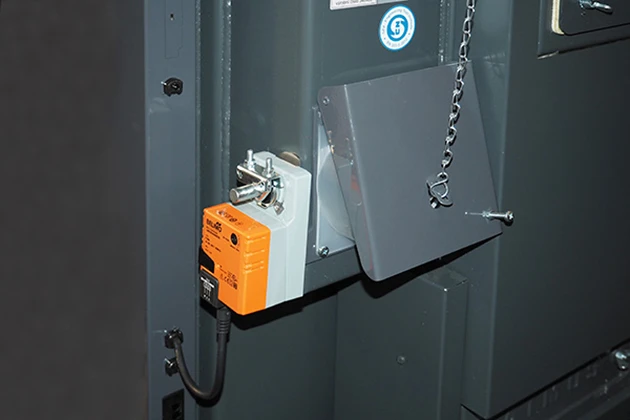

Servopohon BELIMO a vzduchová regulační klapka    Regulátor tahu typ FR 124

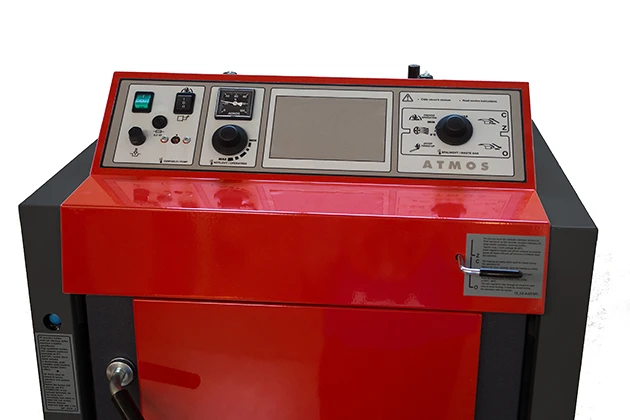

Ovládací panel se standartní regulací

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

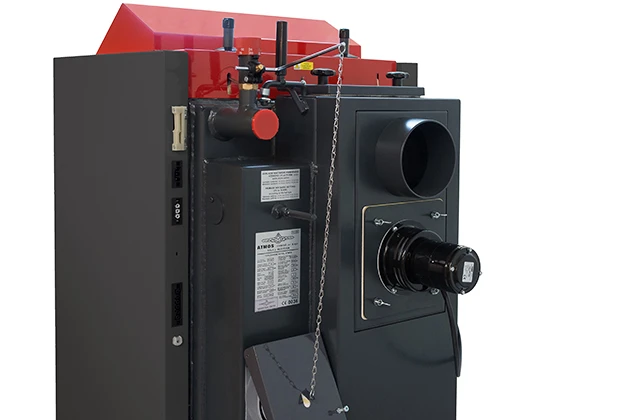

Odtahový ventilátor a kouřové hrdlo                             Chladící smyčka kotle

NÁKRES PRO KOTLE DCxxSP(X)

 LEGENDA K NÁKRESU PRO KOTLE DCxxSP(X)



1. Těleso kotle 20. Vypínač s kontrolkou
2. Dvířka plnící (vrchní) 21. Brzdič (pouze DC30SPX)
3. Dvířka popelníková (prostřední) 22. Regulátor výkonu - Honeywell FR 124
4. Odtahový ventilátor 23. Chladící smyčka proti přetopení
5. Žáruvzdorná tvarovka - tryska 24. Regulační termostat
6. Ovládací panel 25. Výplň dvířek - Sibral
7. Bezpečnostní termostat (Pozor - při přetopení nutno zamáčknout) 26. Těsnění dvířek - šňůra 18x18
8. Regulační klapka 27. Žáruvzdorná tvarovka - půlměsíc (clona dvířek)
9. Žáruvzdorná tvarovka - prodloužení kulového prostoru - (pelety) 28. Hořák na pelety ATMOS A25 (pro modely DCxxSP(X), CxxSP) - Kód: H0048
10. Žáruvzdorná tvarovka - kulový prostor - (pelety) 31. Žáruvzdorná tvarovka - kul. prostor - (dřevo)
11. Těsnění - trysky - 12x12 32. Žáruvzdorná tvarovka - zadní čelo kul. prostoru - (dřevo)
12. Dvířka - pro hořák na pelety (spodní) 33. Termostat na čerpadlo
13. Roztápěcí záklopka 34. Pojistka (6,3A) T6,3A/1500 - typ H
14. Žáruvzdorná tvarovka - zadní čelo kulového prostoru - (pelety) 35. Spalinový termostat
15. Čistící víko 36. Přepínací vypínač I-0-II (dřevo-0-pelety)
16. Clona primárního vzduchu 37. Koncový spínač s tlačítkem
17 Táhlo zatápěcí záklopky 38. Kondenzátor pro odtahový ventilátor - 1 μF
18. Teploměr 39. Sibralové těsnění pod hořák
19. Clona topeniště 40. Měřící místo pro analyzátor spalin
    41. Servopohon Belimo s klapkou
Rozměry DC18SP DC25SP DC30SPX DC32SP
A 1665 1665 1665 1742
B 757 957 957 957
C 643 643 643 678
D 1375 1375 1375 1448
E 150/152 150/152 150/152 150/152
F 65 65 65 70
G 207 207 207 184
H 1436 1436 1436 1507
CH 212 212 212 212
I 212 212 212 212
J 6/4" 6/4" 6/4" 6/4"



TECHNICKÁ DATA   DC18SP DC25SP DC30SPX DC32SP
Jmenovitý výkon kW 20 27 30 35
Výkon kotle na pelety (DCxxSP) kW 4,5 - 15 6 - 20 6 - 20 6 - 20
Předepsané palivo pro ruční přikládání   Suché dřevo o výhřevnosti 15 - 17 MJ.kg-1
o obsahu vody 12 - 20 %, průměru 80 - 150 mm
Palivo pro automatické přikládání - pelety (preferované DCxxSP(SPX))   Kvalitní pelety o průměru 6 - 8 mm o výhřevnosti 15 - 18 MJ.kg-1
Maximální délka dřeva mm 330 530 530 530
Objem palivové šachty dm3 66 100 100 140
Hmotnost kotle kg 435 531 537 596
Předepsaný tah komína Pa 20 23 23 24
Objem vody v kotli l 78 109 109 160
Maximální pracovní přetlak vody kPa 250 250 250 250
Připojovací napětí V/Hz 230 / 50
Teplota spalin při jmenovitém výkonu na uhlí / dřevo °C 157 177 177 185
Teplota spalin při jmenovitém výkonu na pelety °C 109 139 139 139
Účinnost kotle pelety / dřevo (uhlí) % 92,5 / 90,1 91,2 / 89,9 91,2 / 89,9 91,2 / 88,9
Třída kotle   5 5 5 5
Třída energetické účinnosti   A+ A+ A+ A+
EKODESIGN
Dotované kotle v ČR



Vyberte druh palivaPevná paliva
TypS ručním přikládáním
Emisní třída5
PalivoDřevěné pelety, Dřevo
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW27
Výkon27 kW
Hmotnost506,00 kg
