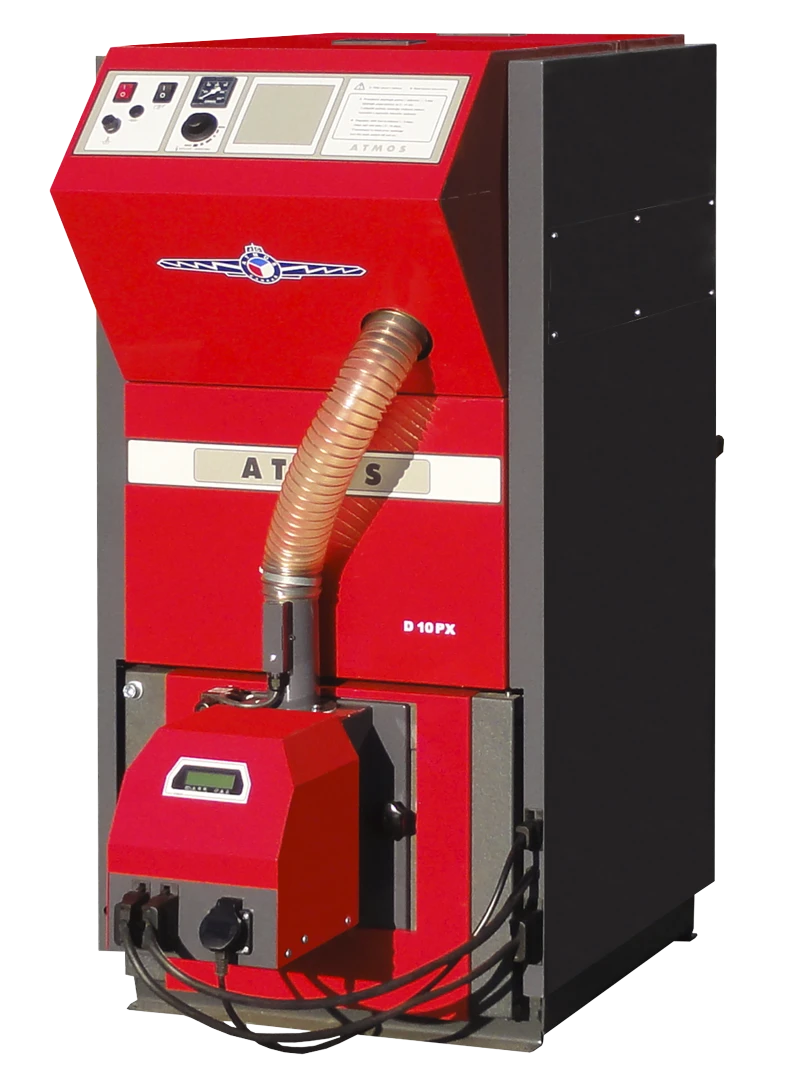

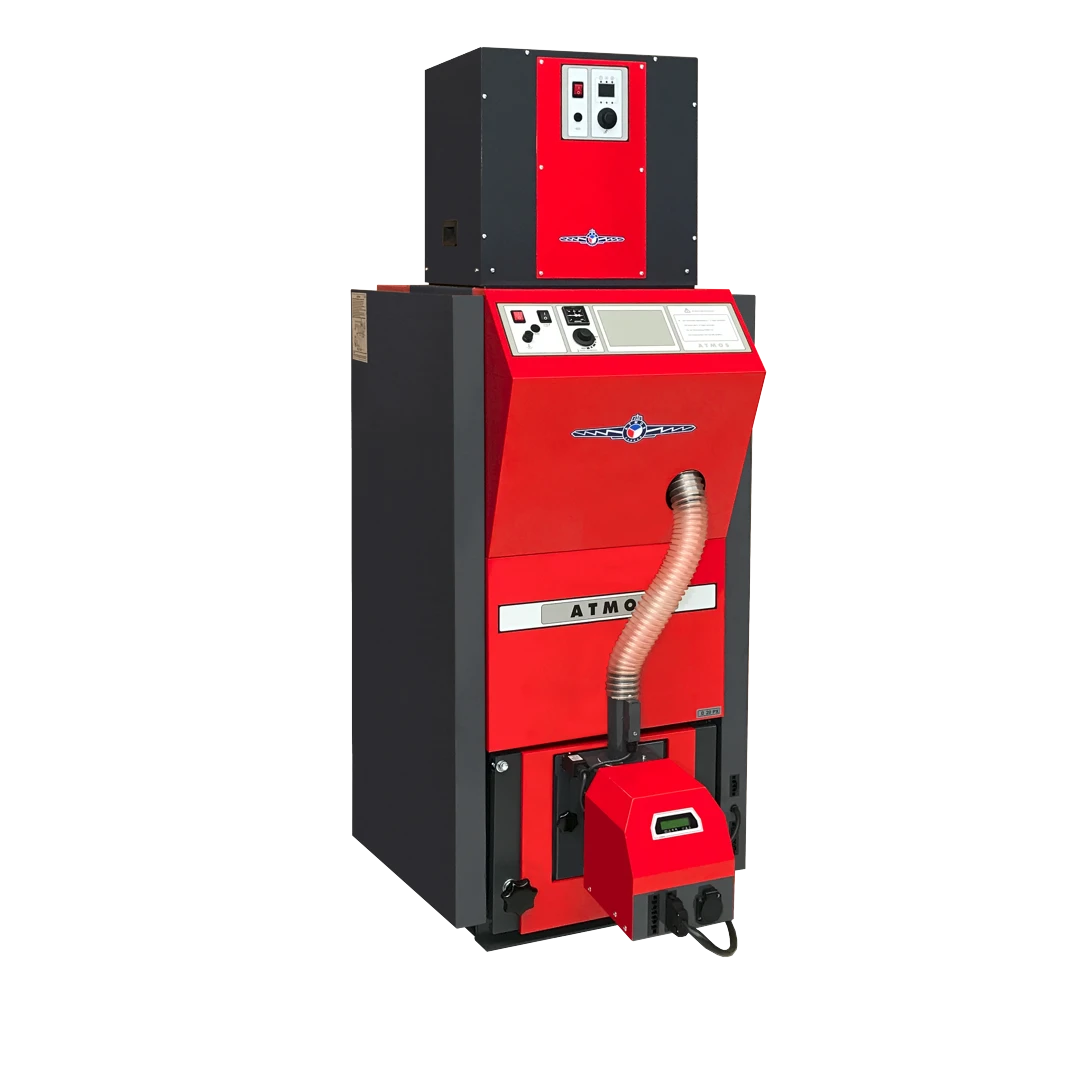

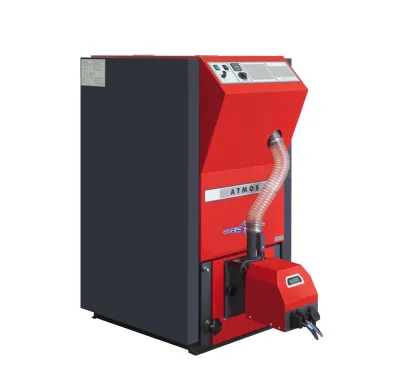

Atmos D 20 PX Kotel na tuhá paliva | AKCE Zdravá láhev 0,7l

Kotle D10PX, D15PX, D20PX a D25PX jsou DODÁVÁNY JAKO KOMPLETNÍ ZAŘÍZENÍ s hořákem ATMOS A25, dopravníkem a zásobníkem na pelety o objemu 65 l (D10PX) / 175 l (D15PX, D20PX) / 215 l (D25PX). Kotle jsou dodávány se všemi potřebnými čidly, včetně dvou čidel KTF20 - 5 m (TV a TS).



Kompaktní automatické kotle na pelety

Teplovodní kotle ATMOS D10PX, D15PX, D20PX a D25PX jsou určeny pro komfortní vytápění rodinných domů, chalup a ostatních objektů peletami. Kotle jsou dodávány jako kompletní zařízení se zabudovaným dopravníkem, zásobníkem na pelety o objemu 65 l / 175 l / 215 l a hořákem na pelety ATMOS A25.
Jejich kompaktní řešení umožňuje instalaci do malých kotelen.


Konstrukce kotle

Kotle jsou konstruovány pro elektronicky řízené spalování pelet s automatickým zapalováním paliva. Hořák na pelety je zabudován v přední části kotle ve dvířkách spodní spalovací komory. Tato komora je vyložena keramickými tvarovkami pro ideální dohoření plamene s vysokou účinností a slouží také jako prostor pro popel. V zadní části kotle je umístěn trubkový výměník osazený segmentovými brzdiči s funkcí hrubého (provozního) čištění bez nutnosti jejich vyndávání.

Těleso kotlů je vyrobeno jako svařenec z ocelových plechů o síle 3 - 5 mm. Zvenčí tepelně izolováno minerální plstí a sibralovou izolací, vloženou pod plechové kryty vnějšího pláště kotlů.
Ve vrchní části je umístěn zásobník paliva, ze kterého jsou pelety dopravovány do hořáku pomocí šnekového dopravníku. Dávkování paliva je řízeno zcela automaticky. V přední části kotlů je panel s hlavním vypínačem, vypínačem hořáku na pelety (L2) pro případ čištění, provozním (kotlovým regulačním) termostatem, bezpečnostním termostatem, teploměrem a pojistkou 6,3 A.
Kotle DxxPX jsou vybaveny odtahovým ventilátorem (mimo D10PX).
Kotel není vybaven chladící smyčkou proti přetopení, neboť díky malému množství paliva v hořáku nehrozí přetopení kotle při výpadku elektrické energie.



Výhody speciálních kompaktních kotlů ATMOS nové konstrukce

  • Kompaktní rozměry pro malé kotelny
  • Vše v jednom – kotel a zásobník na pelety, dopravník a hořák
  • Velká keramická spalovací komora
  • Odtahový ventilátor – (mimo D10PX)
  • Trubkový výměník s možností provozního čištění
  • Vysoká účinnost nad 90 %
  • Velký komfort vytápění – plně automatický provoz kotle
  • Pohodlné vybírání popela – jednoduché čištění pouze zepředu
  • Malé rozměry a nízká hmotnost
  • Možnost osazení kotle pneumatickou dopravou pelet
  • Možnost osazení hořáku pneumatickým čištěním
  • Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189




Otevřený zásobník pelet o objemu 65 l / 175 l / 215 l


Ovládací panel a propojovací hadice od dopravníku


Spalovací komora s keramickými tvarovkami


Otevřená spalovací komora s hořákem ATMOS A25

Trubkový výměník s brzdiči


Odtahový ventilátor (mimo D10PX) a kouřové hrdlo



HOŘÁK

Používaný hořák na pelety pro kotle D10PX, D15PX, D20PX a D25PX

Hořák na pelety ATMOS A25

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 - 19 MJ.kg-1.

Displej hořáku: slouží k zobrazování aktuálního stavu hořáku a k nastavování jeho funkcí

Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
Hořák v provedení pro kotle DxxPX obsahuje navíc rozšiřovací modul AC07X-C - (R5, R6) pro ovládání pneumatického čištění hořáku nebo jiné možné aplikace.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)
Možnost využití dvou rezervních výstupů R5 a R6 pro různé aplikace
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TK - čidlo teploty kotle (zapojeno z výroby)
TSV - čidlo tepoty spalin (zapojeno z výroby)
TS - čidlo spodní teploty na nádrži
TV - čidlo vrchní teploty na nádrži

  • řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby) (mimo D10PX)
  • řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
  • řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxPX je určen speciální dopravník DRA25 zabudovaný přímo v kotli. Tento dopravník je řízen z elektronické regulace hořáku a dávkuje palivo ze zásobníku do hořáku.



PROVOZ A REGULACE

Kotle jsou dodávány spotřebiteli se základní regulací výkonu kotle, která splňuje požadavky na komfort topení a jeho bezpečnost. Regulace zajišťuje požadovanou výstupní teplotu vody z kotle (80 - 90 °C). Kotle jsou vybaveny konektorem pro připojení čerpadla v kotlovém okruhu a funkcemi pro jeho ovládání přímo z regulace hořáku ATMOS A25.

Kotle DxxPX jsou z výroby osazeny čidly teploty kotle TK a teploty spalin TSV. Čidlo TK zasunuté v jímce kotle, čidlo spalin TSV zabudované do kouřového kanálu kotle, vše společně zapojeno přímo do konektoru hořáku. Hořák na pelety ATMOS A25 přímo ovládá odtahový ventilátor kotle (rezervou R) a čerpadlo v kotlovém okruhu (rezervou R2). Výstup R2 je z výroby dán do série s termostatem pro čerpadlo v kotlovém okruhu TČ70 °C.

Při doporučeném zapojení kotle s vyrovnávací (akumulační) nádrží je kotel nejlépe řízen podle dvou čidel TS a TV umístěných na nádrži. Spínání čerpadel v systémovém okruhu není v tomto případě závislé na teplotě kotle, proto je řešíme podle potencionálních potřeb systému.


Ovládací panel se standardní regulací

Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase.



1. Těleso kotle 16. Hlavní vypínač (červený) (kód: S0092)
2. Dvířka čistící (kód: S0459) 17. Regulační (kotlový) termostat (kód: S0021)
3. Hořák na pelety ATMOS A25 (kód: H0044) 18. Vypínač hořáku (černý) (kód: S0102)
4. Ovládací panel 19. Bezpečnostní termostat (kód: S0068)
5. Šnekový dopravník 20. Pojistka T6,3A/1500 - typ
6. Výplň dvířek - Sibral velký s otvorem pro hořák (kód: S0266) 21. Kryt čistícího víčka
7. Těsnění dvířek 18 x 18 mm (kód: S0240) 22. Ventilátor - odtahový (mimo D10PX)
8. Uzávěr (kód: S1047) 23. Kondenzátor pro odtahový ventilátor - 1μF
9. Izolace pod hořák (kód: S0164) 24. Čistící víčko zadního kanálu
10. Zásobník paliva 65 l (D10PX) / 175 l (D15PX, D20PX) / 215 l (D25PX) 25. Víko zásobníku
11. Trubkový výměník 26. Propojovací hadice hořáku - Ø 65 mm - délka 550 mm (D15PX, D20PX, D25PX) - délka 480 mm (D10PX)
12. Brzdič s čistícím táhlem a madlem K hrdlo kouřovodu
13. Žáruvzdorná tvarovka - dno topeniště + zadní čelo pro D10PX (kód: DC0217) L výstup vody z kotle
14. Žáruvzdorná tvarovka - clona M vstup vody do kotle
15. Teploměr (kód: S0041) N nátrubek pro napouštěcí kohout



Typ kotle D10PX D15PX D20PX D25PX
A 1221 1411 1411 1411
B1 995 1145 1145 1345
B2 1150 1447 1447 1647
C 594 674 674 674
D 1012 1213 1213 1213
E 128/130 150/152 150/152 150/152
G 140 140 140 140
H 950 1150 1150 1150
CH 166 166 166 166
I 180 180 180 180
J 6/4" 6/4” 6/4” 6/4”
Typ kotle D10PX D15PX D20PX D25PX
Výkon kotle kW 3 - 10 4,5 - 15 4,5 - 20 4,5 - 24
Výhřevná plocha m2 1,5 1,9 1,9 2,2
Objem palivové šachty (zásobníku) dm(l) 65 175 175 215
Rozměr plnícího otvoru  mm 542x480 542x480 542x480 542x480
Předepsaný tah komína Pa / mbar 13 / 0,13 15 / 0,15 16 / 0,16 17 / 0,17
Maximální pracovní přetlak vody kPa / bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Hmotnost kotle kg 287 345 345 418
Průměr odtahového hrdla mm 128/130 150/152 150/152 150/152
Krytí el. části IP 20
Elektrický příkon - při spuštění
                         - při provozu
  522/1042
42
572/1092
92
572/1092
92
572/1092
92
Účinnost kotle % 91,6 92,7 91,5 91,8
Třída kotle   5 5 5 5
Třída energetické účinnosti   A+ A+ A+ A+
Teplota spalin při jmenovitém výkonu (pelety) °C 117 118 142 145
Hmotnostní průtok spalin při jmenovitém výkonu (pelety) kg/s 0,008 0,011 0,015 0,018
Předepsané palivo (preferované)   kvalitní pelety o průměru 6 - 8 mm o výhřevnosti 16 - 19 MJ.kg-1
Průměrná spotřeba paliva - pelet při jmenovitém výkonu   2,3 3,6 4,5 5,4
Objem vody v kotli l 50 76 76 85
Hydraulická ztráta kotle mbar 0,19 0,20 0,20 0,22
Minimální objem vyrovnávací nádrže l 300 500 500 500
Připojovací napětí V/Hz 230/50
Předepsaná minimální teplota vratné vody v provozu je 65 °C.
Předepsaná provozní teplota kotle je 80 - 90 °C.



Vyberte druh palivaPelety
TypAutomatický
Emisní třída5
PalivoDřevěné pelety
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW20
Výkon20 kW
Hmotnost305,00 kg
Popis a technické parametrySpecifikaceKe stažení
