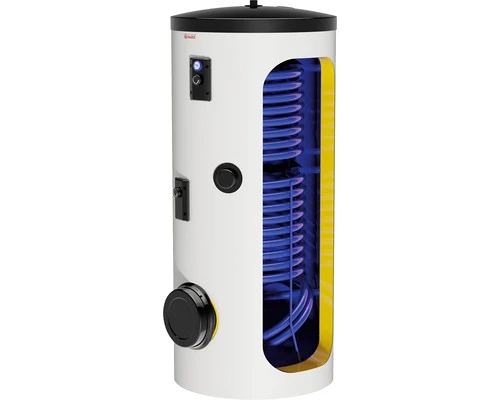

Dražice OKC 300 NTRR/BP ohřívač vody nepřímotopný stacionární

Dražice OKC  300 NTRR/BP ohřívač vody nepřímotopný stacionární
Doporučená cena výrobcem s DPH28 200 Kč
Ušetříte10 434 Kč 37 %
Vaše cena s DPH17 766 Kč
Vaše cena bez DPH14 682,78 Kč
Dostupnost:
Skladem 3 ks
Kalkulačka splátek: spočítat
Kód0000756
Kód výrobce121090101
VýrobceDražice
EAN8594036082342
Záruka5 let
Typ dopravy: Zdarma
Popis a technické parametrySpecifikace

Dražice OKC  300 NTRR/BP ohřívač vody nepřímotopný stacionární

Ohřívač není v základu osazen topným tělesem a je nutné jej doobjednat.  (pro výběr topných těles rolujte níže)

Pro ohřev celého objemu ohřívače se do spodní části montuje přírubová topná jednotka TPK.

Pro ohřev pouze horní poloviny ohřívače se montuje do horní části závitová topná jednotka TJ.

Zásobníky vody se smaltovanou nádobou do provozního tlaku 1 MPa v objemových řadách 300–1000 litrů. Zásobníky jsou vybaveny jedním (NTR) nebo dvěma (NTRR) výkonnými spirálovými výměníky, jímkami pro čidla regulace a revizním přírubovým otvorem. K ohřevu TUV lze použít topnou vodu o teplotě maximálně 110 °C a tlaku 1 MPa.

Do revizního otvoru lze namontovat pomocný elektrický ohřev z oddílu příslušenství řady R a SE. Hrdlo 6/4" nad spodním výměníkem je určeno pro elektrický dohřev TUV topnou jednotkou řady TJ. Tento dohřev se využívá hlavně při zapojení zásobníku na solární systém. Izolaci tvoří 50 mm tvrdé polyuretanové pěny u zásobníků do 500 litrů. Zásobníky 750 litrů a 1000 l jsou izolovány 100 mm měkkou polyuretanovou pěnou (molitan), dodávané odděleně s nádobou.

Nejčastější využití zásobníků vody

  • Ohřev TUV topnou vodou popřípadě v kombinaci s elektrickým ohřevem pro střední a velké objekty, pohotovostní zásoba vody výměníkové stanice, větší alternativní zdroje energie atd.

Lze instalovat i topné jednotky TJ.

Řez zásobníkem vody NTR

Řez ohřívačem vody OKC NTR

Řez zásobníkem vody NTRR

Řez ohřívačem vody OKC NTRR

Technické parametry zásobníků vody NTR

Typ bojleruOKC 300 NTR/BPOKC 400 NTR/BPOKC 500 NTR/BPOKC 750 NTR/BPOKC 1000 NTR/BP
Objem [l] 296 373 447 725 945
Průměr [mm] 670 650 700 910 1 010
Výška [mm] 1595 1919 1892 1998 2025
Hmotnost [kg] 108 139 137 216 284
Provozní tlak TUV . [MPa] 1 1 1 1 1
Maximální provozní tlak výměníku [MPa] 1 1 1 1 1
Maximální teplota topné vody [°C] 110 110 110 110 110
Teplota TUV . [°C] 90 90 90 95 95
Výhřevná plocha výměníku [m2] 1,5 2 2 3,7 4,5
Výkon výměníku při průtoku 720 l 80°C topné vody [kW] 35 58 59 99 110
Doba ohřevu výměníkem z 10°C na 60°C [min] 30 22 26 24 26
Statická ztráta [W] 83 109 121 143 170



Technické parametry zásobníků vody NTRR

Typ bojleruOKC 300 NTRR/BPOKC 400 NTRR/BPOKC 500 NTRR/BPOKC 750 NTRR/BPOKC 1000 NTRR/BP
Objem [l] 285 363 433 710 930
Průměr [mm] 670 650 700 910 1 010
Hmotnost [kg] 126 153 158 213 271
Provozní tlak TUV . [MPa] 1 1 1 1 1
Maximální provozní tlak výměníku [MPa] 1 1 1 1 1
Maximální teplota topné vody [°C] 110 110 110 110 110
Teplota TUV . [°C] 90 90 90 95 95
Výhřevná plocha horního výměníku [m2] 1 1 1,4 1,17 1,12
Výhřevná plocha spodního výměníku [m2] 1,5 2 2 1,93 2,45
Výkon spodního/horního výměníku [kW] 35/24 58/26 59/37 60/33 76/32
Doba ohřevu výměníkem z 10°C na 60°C spodní/horní [min] 16/24 22/23 26/27 28,37 37/43
Statická ztráta [W] 83 114 121 140 167


TUV – teplá užitková voda.
*) Teplá užitková voda 45 °C

Návod k obsluze a instalaci OKC 300-1000 NTR(R)/BP

TypKlasické nepřímotopné
Obsah v litrech300
VýrobceDražice
El. zapojení230 V
MateriálSmaltované
Hmotnost127,00 kg
