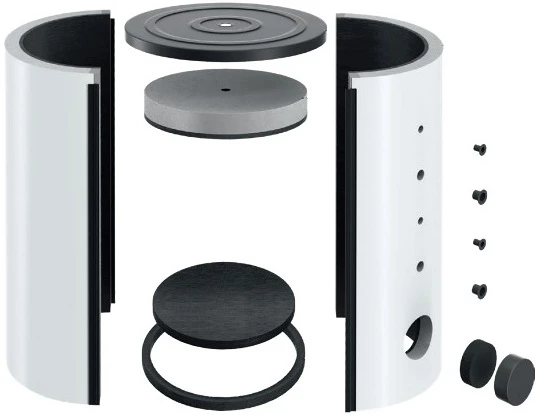

Dražice NADS 800 v3 Akumulační nádrž včetně izolace

Rozměry hrdel

Hrdlo 1 – vnitřní závit

NAD 300 v3

NAD 500 v3

NAD 750 v3

NAD1000 v3

1½"

Hrdlo 2 – vnitřní závit

½″

Hrdlo 3 – vnější závit

1"

Rozměry nádrží

Průměr nádrže

NAD300v3

NAD500v3

NAD750v3

NAD1000v3

d

550

600

750

850

Průměr nádrže s izolací

D

650

760

910

1010

Celková výška nádrže

L

1575

1970

2030

2040

Klopná výška

LK

1660

1990

2050

2060

Hrdlo Z/T okruhů a jímek pro čidlo

A

245

270

282

297

Hrdlo Z/T okruhů a jímek pro čidlo

B

760

728

739

755

Hrdlo Z/T okruhů a jímek pro čidlo

C

1275

1186

1197

1213

Hrdlo Z/T okruhů a jímek pro čidlo

E

–

1644

1656

1671

Hrdlo příruby

F

–

353

366

381

Technické parametry

Objednací číslo

NAD 300 v3

NAD 500 v3

NAD 750 v3

NAD 1000 v3

121080301

1213803287

1216803287

1215803287

Celkový objem nádrže

[l]

320

475

772

999

Hmotnost včetně izolace (bez vody)

[kg]

70

98

123

141

Max. provozní teplota/přetlak v nádobě

[°C]/[bar]

90/3

Tloušťka izolace (Neodul LB PP)

[mm]

PUR50

80

Tepelná vodivost izolace (Neodul LB PP)

[W•m–1•K–1]

0,032

Max. počet × výkon TPK 210-12

[ks] × [kW]

–

1×12

Max. počet × výkon TJ6⁄4"

[ks] × [kW]

1× 3,3+3×9

2× 3,3+4×9

2× 3,75+4×9

2×6+4×9

Energetická třída (Neodul LB PP)

C

Statická ztráta (Neodul LB PP)

[W]

80

83

122

135
