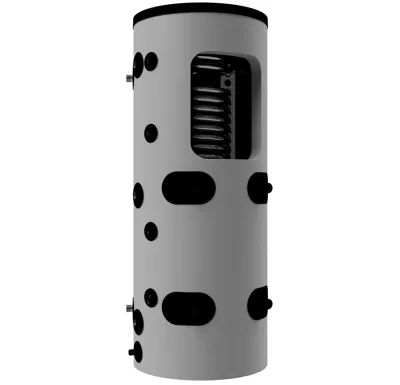

Dražice NADO 750/35 v16 Akumulační nádrž včetně izolace
| Kód | 0569970 |
| Kód výrobce | 1216803205 |
| Výrobce | Dražice |
| EAN | 8595590814820 |
| Záruka | 24 měsíců |
| Typ dopravy | Velkoobjemová |

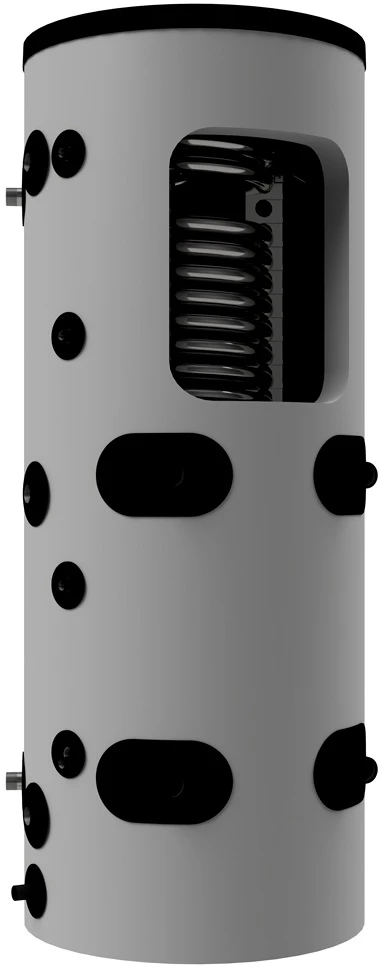

Dražice NADO 750/35 v16 Akumulační nádrž včetně izolace
Akumulační nádrže mají velký nerezový výměník a lze je připojit k různým zdrojům tepla včetně topné jednotky TJ 6/4“.
- Ohřev vody průtokem v nerezovém výměníku o nadprůměrné teplosměnné ploše
- Nádrž se dodává včetně izolace
- Lze připojit různé zdroje tepla – kotle na biomasu, uhlí, plyn a elektřinu, tepelná čerpadla
- Do hrdel č. 4 lze instalovat topné jednotky TJ 6⁄4″
|
Rozměry hrdel
Hrdlo 1 – vnitřní závit |
NADO 500/25 v16 |
NADO 750/35 v16 |
NADO 1000/45 v16 |
|
1¼″ |
1¼″ |
1¼″ |
|
|
Hrdlo 2 – vnější závit |
1" |
1" |
1" |
|
Hrdlo 3 – vnitřní závit |
½" |
½" |
½" |
|
Hrdlo 4 – vnitřní závit |
1 ½" |
1 ½" |
1 ½" |
|
Hrdlo 5 – vnější závit |
1 ¼″ |
1 ¼″ |
1 ¼″ |
|
Rozměry nádrží
Průměr nádrže |
|
NADO 500/25 v16 |
NADO 750/35 v16 |
NADO 1000/45 v16 |
|
d |
600 |
750 |
850 |
|
|
Průměr nádrže s izolací |
D |
760 |
910 |
1010 |
|
Celková výška nádrže |
L |
1970 |
2030 |
2050 |
|
Klopná výška |
LK |
2090 |
2200 |
2265 |
|
Vypouštěcí hrdlo |
A |
100 |
||
|
Hrdlo Z/T okruhů |Hrdlo topné jednotky TJ6⁄4" |
B |
262 |
280 |
297 |
|
Hrdlo Z/T okruhů |
C |
952 |
1018 |
1040 |
|
Hrdlo Z/T okruhů |Hrdlo topné jednotky TJ6⁄4" |
E |
1662 |
1680 |
1700 |
|
Hrdlo Z/T okruhů |Hrdlo topné jednotky TJ6⁄4" |
F |
312 |
320 |
380 |
|
Hrdlo jímky pro čidlo |
G |
1612 |
1680 |
1700 |
|
Hrdlo jímky pro čidlo |
H |
380 |
390 |
450 |
|
Hrdlo jímky pro čidlo |
I |
992 |
1017 |
1040 |
|
Hrdlo jímky pro čidlo |
J |
392 |
415 |
477 |
|
Hrdlo topné jednotky TJ 6⁄4" |
K |
762 |
742 |
755 |
|
Hrdlo topné jednotky TJ 6⁄4" |
M |
1280 |
1219 |
1213 |
|
Hrdlo topné jednotky TJ 6⁄4" |
N |
1662 |
1695 |
1715 |
|
Hrdlo topné jednotky TJ 6⁄4" |
R |
225 |
290 |
340 |
|
Technické prametry
Objednací číslo |
|
NADO 500/25 v16 |
NADO 750/35 v16 |
NADO 1000/45 v16 |
|
|
1213803205 |
1216803205 |
1215803205 |
|
|
Celkový objem nádrže |
[l] |
475 |
772 |
999 |
|
Objem zásobníku pro ohřev TV |
[l] |
23 |
32 |
37 |
|
Rozměry včetně izolace (průměr×výška) |
[mm] |
ø760x1970 |
ø910x2030 |
ø1010x2040 |
|
Hmotnost včetně izolace / *bez izolace (bez vody) |
[kg] |
115 |
150 |
170 |
|
Klopná výška |
[mm] |
2090 |
2200 |
2265 |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
||
|
Maximální provozní teplota / přetlak ve výměníku/zásobníku TV |
[°C]/[bar] |
90/6 |
||
|
Teplosměnná plocha výměníku TV |
[m2] |
6,25 |
8,5 |
10 |
|
Objemový průtok výměníku TV |
[m3•h–1] |
0,6 |
||
|
Vydatnost teplé vody 40°C při teplotě zásobníku 53°C/ průtok* |
[l]/[l•min–1] |
260/10* |
490/10* |
750/10* |
|
Vydatnost teplé vody 40°C při teplotě zásobníku 80°C/ průtok* |
[l]/[l•min–1] |
650/10* |
1170 /10* |
1450 /10* |
|
Tloušťka izolace (NeodulLBPP) |
[mm] |
80 |
||
|
Tepelná vodivost izolace λ (Neodul LB PP) |
[W•m–1•K–1] |
0,032 |
||
|
Objednací číslo izolace Neodul LB PP |
|
součástí nádrže |
||
|
Max. počet×výkon TJ 6⁄4" |
[ks]×[kW] |
4 × 6 |
||
|
Třída energetické účinnosti |
|
C |
||
|
Statická ztráta |
[W] |
91 |
114 |
148 |
Izolace NEODUL LB PP 80mm
(molitan + textilie, zipové uzavření)
- Součástí balení jsou horní kryt, kryty přírub a krytky otvorů
- První a jediná sériová izolace třídy B na trhu
- Standartní tloušťka izolace je 80 mm
- Příklad tepelné ztráty u 500L nádrže je 1,9 kWh/24h při tloušťce izolace 80 mm
| Typ | Akumulační nádrže |
| Označení | 750 |
| Obsah v litrech | 772 |
| Počet výměníků | 1 |
| S ohřevem vody TUV | Zásobník 35 l |
| Výrobce | Dražice |
| Materiál | Ocelové |
| Hmotnost | 150,00 kg |
