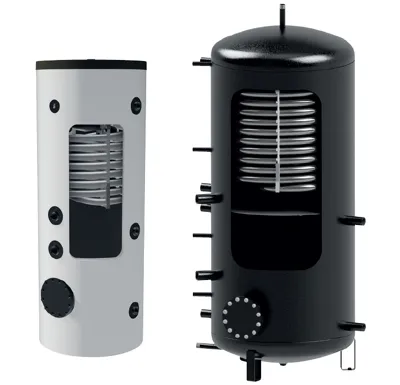

Dražice NADO 300/20 v11 Akumulační nádrž včetně izolace
| Kód | 0123256 |
| Kód výrobce | 1210803360 |
| Výrobce | Dražice |
| EAN | 8595590808393 |
| Záruka | 2 roky |
| Typ dopravy | Velkoobjemová |
Dražice NADO 300/20 v11 Akumulační nádrž včetně izolace
Akumulační nádrže NADO se vyrábějí se dvěma nátrubky G 6/4" pro montáž šroubovací topné jednotky TJ 6/4“ s prodlouženou chladnou částí o výkonu maximálně 2×6 kW. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Do příruby je možné instalovat topnou jednotku TPK 210-12.
Nádrž obsahuje vnořený nerezový výměník pro přípravu teplé vody o objemu 20 nebo 25 litrů dle velikosti akumulační nádrže.
- Lze připojit různé zdroje tepla – vhodné především pro tepelná čerpadla s fotovoltaikou a dotaci z NZÚ
- Ohřev TV průtokem v nerezovém výměníku o nadprůměrné teplosměnné ploše
|
Rozměry hrdel Hrdlo 1 – vnitřní závit |
NADO 300/20 v11 |
NADO 400/20 v11 |
NADO 750/25 v11 |
NADO 1000/25 v11 |
|
1¼" |
||||
|
Hrdlo 2 – vnějšízávit |
1″ |
|||
|
Hrdlo 3 – vnitřní závit |
½″ |
|||
|
Hrdlo 4 – vnitřní závit |
1½″ |
|||
|
Hrdlo 5 – vnějšízávit |
1¼″ |
|||
|
Rozměry nádrží Průměr nádrže |
|
NADO 300/20 v11 |
NADO 400/20 v11 |
NADO 750/25 v11 |
NADO 1000/25 v11 |
|
d |
550 |
550 |
790 |
850 |
|
|
Průměr nádrže s izolací |
D |
670 |
670 |
950 |
1010 |
|
Celková výška nádrže |
L |
1702 |
1902 |
2035 |
2061 |
|
Klopná výška |
LK |
1715 |
1915 |
2073 |
2104 |
|
Vypouštěcí hrdlo |
A |
90 |
90 |
100 |
100 |
|
Hrdlo Z/T okruhů |
B |
248 |
248 |
280 |
297 |
|
Hrdlo Z/T okruhů |
C |
726 |
818 |
868 |
885 |
|
Hrdlo Z/T okruhů |
E |
– |
– |
980 |
997 |
|
Hrdlo Z/T okruhů |
F |
1448 |
1648 |
1680 |
1697 |
|
Hrdlo příruby |
G |
340 |
340 |
374 |
391 |
|
Hrdlo TV – vstup |
I |
1308 |
1508 |
1050 |
1067 |
|
Hrdlo TV – výstup |
J |
1448 |
1648 |
1630 |
1647 |
|
Hrdlo jímky čidla |
K |
468 |
468 |
415 |
432 |
|
Hrdlo jímky čidla |
M |
1358 |
1558 |
742 |
759 |
|
Hrdlojímkyčidla |
N |
1448 |
1648 |
1219 |
1236 |
|
Hrdlo jímky čidla |
O |
– |
– |
1695 |
1712 |
|
Hrdlo topné jednotky TJ6⁄4" |
P |
626 |
718 |
555 |
572 |
|
Hrdlo topné jednotky TJ6⁄4" |
Q |
826 |
918 |
980 |
997 |
|
Technické parametry Objednací číslo |
|
NADO 300/20 v11 |
NADO 400/20 v11 |
NADO 750/25 v11 |
NADO 1000/25 v11 |
|
|
1210803360 |
1214803360 |
1218803247 |
1215803347 |
|
|
Celkový objem nádrže |
[l] |
320 |
405 |
772 |
999 |
|
Objem zásobníku pro ohřev TV |
[l] |
20 |
23 |
||
|
Hmotnost včetně izolace (bez vody) |
[kg] |
106 |
122 |
178 |
212 |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
|||
|
Max. provozní teplota/ přetlak ve výměníku/zásobníku TV |
[°C]/[bar] |
90/6 |
|||
|
Teplosměnná plocha výměníku TV |
[m2] |
4,5 |
6,25 |
||
|
Objemový průtok výměníku TV |
[m3•h–1] |
0,6 |
|||
|
Vydatnost teplé vody 40°C při teplotě zásobníku 53°C/průtok* |
[l]/[l•min–1] |
210/10* |
220/10* |
240/10* |
260/10* |
|
Vydatnost teplé vody 40°C při teplotě zásobníku 80°C/průtok* |
[l]/[l•min–1] |
520/10* |
540/10* |
610/10* |
650/10 |
|
Tloušťka izolace (Neodul LB PP) |
[mm] |
60 |
80 |
||
|
Tepelná vodivost izolace (Neodul LB PP) |
[W•m–1•K–1] |
0,032 |
|||
|
Max. počet × výkon TPK 210-12 |
[ks] × [kW] |
1×6 |
1×12 |
||
|
Max. počet × výkon TJ6⁄4"sprodl.chladnou částí |
[ks] × [kW] |
2×6 |
2×9 |
||
|
Energetická třída (Neodul LB PP) |
|
C |
|||
|
Statická ztráta (Neodul LB PP) |
[W] |
97 |
113 |
114 |
148 |
| Typ | Akumulační nádrže |
| Označení | 300 |
| Obsah v litrech | 320 |
| Počet výměníků | 1 |
| S ohřevem vody TUV | Zásobník 20 l |
| Výrobce | Dražice |
| Materiál | Ocelové |
| Hmotnost | 131,00 kg |
