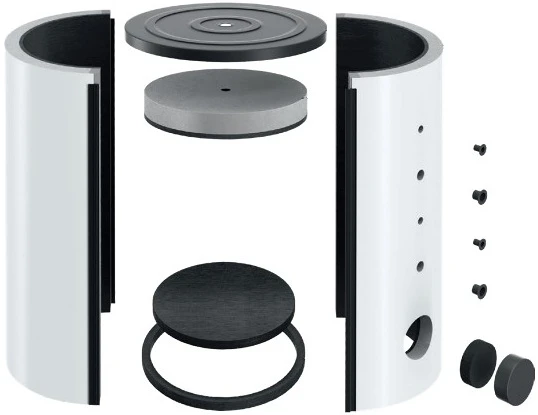

Dražice NAD 500 v4 Akumulační nádrž včetně izolace

Rozměry hrdel

Hrdlo 1 – vnitřní závit

NAD 500 v4

NAD 750 v4

NAD 1000 v4

1¼"

Hrdlo 2 – vnitřní závit

½"

Hrdlo 3 – vnější závit

1"

Hrdlo 4 – vnitřní závit

1½"

Rozměry nádrží

Průměr nádrže

NAD 500 v4

NAD 750 v4

NAD 1000 v4

d

600

750

850

Průměr nádrže s izolací

D

760

910

1010

Celková výška nádrže

L

1970

2030

2040

Klopná výška

LK

1990

2050

2060

Vypouštěcí hrdlo

A

100

100

100

Hrdlo Z/T okruhů

B

270

282

297

Hrdlo Z/T okruhů

C

958

970

985

Hrdlo Z/T okruhů

E

1644

1656

1671

Hrdlo jímky pro čidlo

F

505

517

532

Hrdlo jímky pro čidlo

G

1554

1566

1581

Hrdlo topné jednotky TJ6⁄4"

I

937

950

965

Hrdlo tepelného výměníku

J

360

344

387

Hrdlo tepelného výměníku

K

888

872

915

Hrdlo příruby

M

353

366

381

Technické parametry

Objednací číslo

NAD 500 v4

NAD 750 v4

NAD 1000 v4

1213803295

1216803295

1215803295

Celkový objem nádrže

[l]

475

772

999

Hmotnost včetně izolace (bez vody)

[kg]

121

148

164

Max. provozní teplota/přetlak v nádobě

[°C]/[bar]

90/3

Teplosměnná plocha výměníku

[m2]

1,4

Objem výměníku

[l]

10,5

Max. provozní teplota/přetlak ve výměníku

[°C]/[bar]

110/10

Tloušťka izolace (Neodul LB PP)

[mm]

80

Tepelná vodivost izolace (Neodul LB PP)

[W•m–1•K–1]

0,032

Max. počet × výkon TPK 210-12

[ks] × [kW]

1×6

1×12

Max. počet × výkon TJ6⁄4"

[ks] × [kW]

1×9

Energetická třída (Neodul LB PP)

C

Statická ztráta (Neodul LB PP)

[W]

80

119

133
