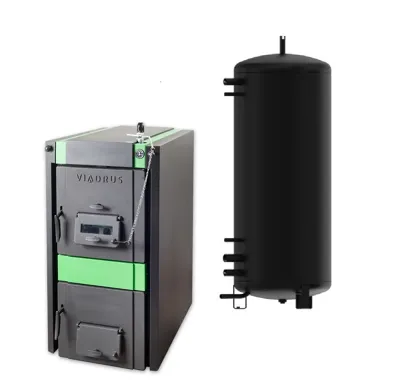

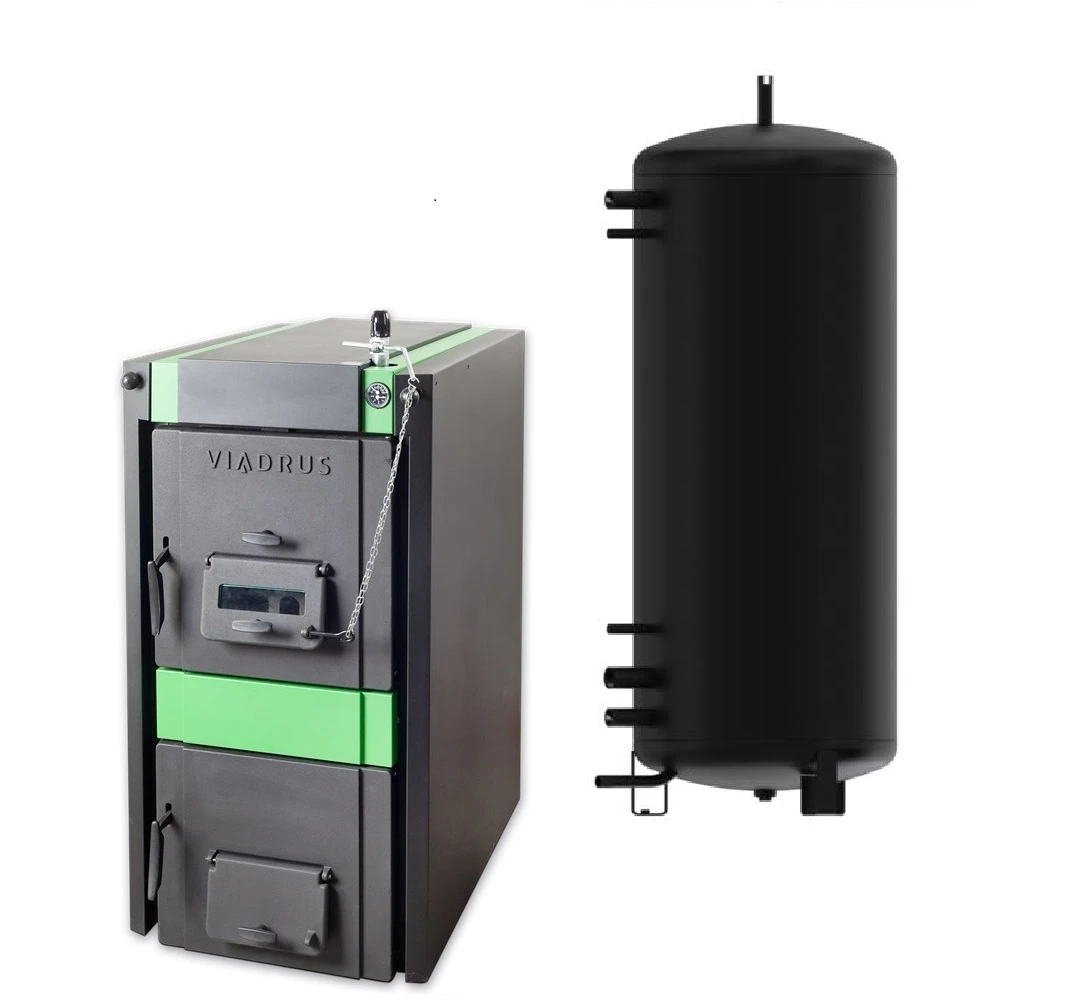

Viadrus Sestava kotle HERCULES U32 7 čl. + Akumulační nádrž NAD1000V2
| Kód | 0052043 |
| Kód výrobce | 23 301 |
| Výrobce | Viadrus |
| EAN | 8595145814022 |
| Záruka | 24 měsíců |
| Typ dopravy | Velkoobjemová |
Viadrus Sestava kotle HERCULES U32 7 čl. + Akumulační nádrž NAD1000V2
Model 2017

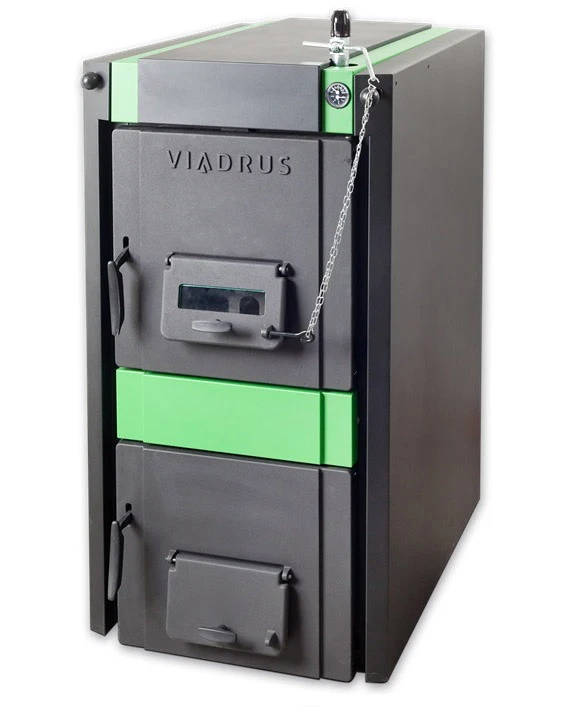

Litinový zplyňovací kotel na tuhá paliva s ručním přikládáním, určený k ekologickému spalování kusového dřeva a uhlí. Konstrukční provedení spalovací komory umožňuje spalování paliva přirozeným odtahem spalin bez podpory ventilátoru. V teplovodních systémech s přirozenou cirkulací topného média je možno kotel provozovat bez oběhového čerpadla.
Palivo:
- černé uhlí, hnědé uhlí, dřevo
Výkon:
- 21 ~ 25 kW
Přednosti:
- splňuje nejpřísnější normy dle ČSN EN 303-5
- účinnost až 90,1%
- vysoká životnost českého litinového výměniku
- vodou chlazené pevné rošty
- nízké nároky na komínový tah (cca 20 Pa)
- možnost samotížného provozu
- jednoduchá obsluha a údržba
- závitové příruby pro snadnou montáž
- nízká teplota spalin (cca 130 - 170 °C)
- provoz nezávislý na elektrické energii (bez nuceného odtahu spalin a bez oběhového čerpadla)
Od 1.7.2008 společnost Viadrus prodává kotle bez dochlazovací smyčky a přepouštěcího ventilu!!!
Návod k obsluze 7 článková verze (model 2015)
Návod k obsluze 5, 6 a 7 článková verze (model 2017)
Prohlášení o shodě - černé uhlí
Prohlášení o shodě - hnědé uhlí
|

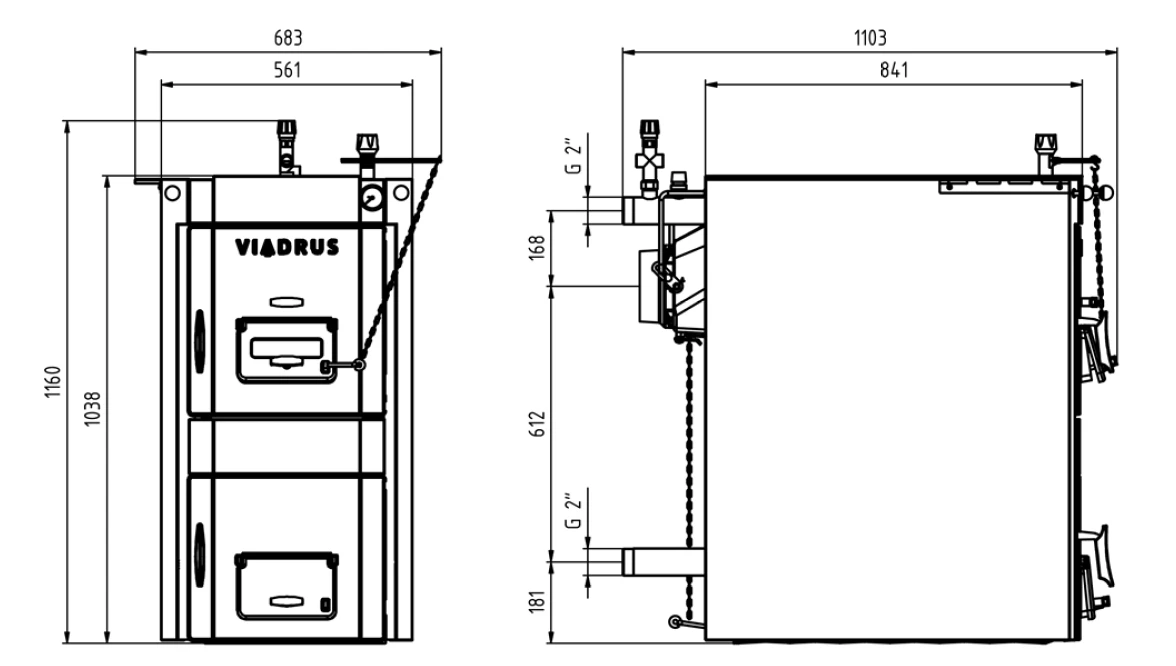

Rozměry a technické parametry kotle |
||
| Objem spalovací komory | 51 | dm3 |
| Obsah vody | 52,5 | l |
| Hmotnost | 472 | kg |
| Hloubka spalovací komory | 480 | mm |
| Průměr kouřového hrdla Ø D | 156 | mm |
| Rozměry kotle: – výška (vč. podstavce) x šířka (vč. podstavce) | 1240x683 | mm |
| Rozměry kotle: – hloubka L | 1103 | mm |
| Rozměry plnícího otvoru | 310x236 | mm |
| Maximální provozní přetlak vody | 400 (4) | kPa (bar) |
| Minimální provozní přetlak vody | 50 (0,5) | kPa (bar) |
| Zkušební přetlak vody | 800 (8) | kPa (bar) |
| Minimální teplota vstupní vody | 50 | °C |
| Doporučená provozní teplota topné vody | 60 - 80 | °C |
| Hladina hluku | < 65 | dB |
| Přípojky kotle: – topná voda | 2" | |
| Přípojky kotle: – vratná voda | 2" | |
| Teplota chladicí vody pro zařízení pro odvádění přebytečného tepla | 5 - 20 | °C |
| Přetlak chladicí vody pro zařízení pro odvádění přebytečného tepla | 200 - 600 (2 - 6) | kPa (bar) |
|
Technické parametry HERCULES U32 D - palivo dřevo |
||
| vlhkost paliva max. 20 % výhřevnost: 14 – 18 MJ. kg-1 | ||
|
Třída kotle dle EN 303 – 5 |
3 | |
| Jmenovitý výkon | 22 | kW |
| Spotřeba paliva | 5,5 | kg/h |
| Max. hmotnost paliva v plnící komoře | 16 | kg |
| Teplota spalin při jmenovitém výkonu | 130 - 170 | °C |
| Hmotnostní průtok spalin při jmenovitém výkonu | 0,015 | Kg/s |
| Komínový tah | 0,22 | mbar |
| Účinnost | 88 | % |
|
Technické parametry HERCULES U32 B - palivo hnědé uhlí |
||
| zrnitost 20 – 40 mm, vlhkost paliva max. 15 % | ||
| výhřevnost: 14 – 20 MJ.kg-1 | ||
| Třída kotle dle EN 303 – 5 | 5 | |
| Jmenovitý výkon | 21 | kW |
| Spotřeba paliva | 3,5 | kg/h |
| Max. hmotnost paliva v plnící komoře | 25 | kg |
| Teplota spalin při jmenovitém výkonu | 130 - 170 | °C |
| Hmotnostní průtok spalin při jmenovitém výkonu | 0,0123 | Kg/s |
| Komínový tah | 0,25 | mbar |
| Účinnost | 90,1 | % |
|
Technické parametry HERCULES U32 - palivo černé uhlí |
||
| zrnitost 20 – 40 mm, vlhkost paliva max. 15 % | ||
| výhřevnost: 26 - 29 MJ.kg-1 | ||
| Třída kotle dle EN 303 – 5 | 5 | |
| Jmenovitý výkon | 25 | kW |
| Spotřeba paliva | 3,5 | kg/h |
| Max. hmotnost paliva v plnící komoře | 25 | kg |
| Teplota spalin při jmenovitém výkonu | 130 - 170 | °C |
| Hmotnostní průtok spalin při jmenovitém výkonu | 0,0133 | Kg/s |
| Komínový tah | 0,25 | mbar |
| Účinnost | 89,4 | % |
|
Doporučené rozměry dřevěných špalků |
||
| Průměr špalků | Ø 40 až 120 | mm |
| Délka špalků | 350 | mm |
| Výrobce | Viadrus |
| Hmotnost | 472,00 kg |
