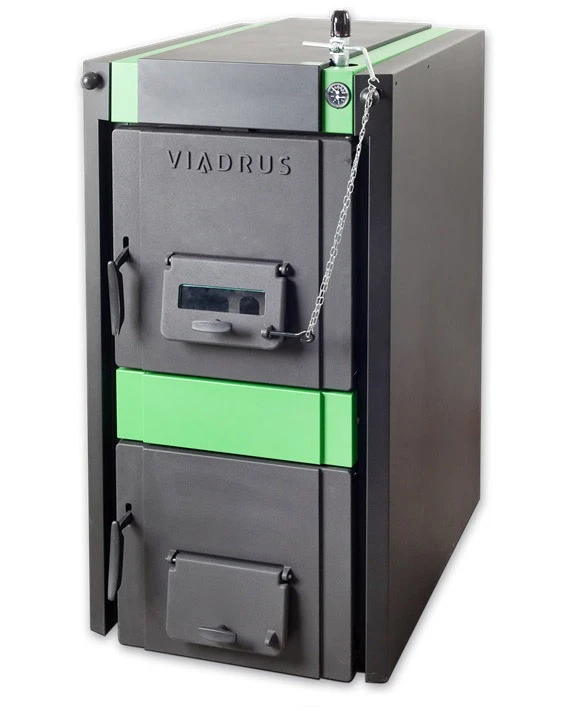

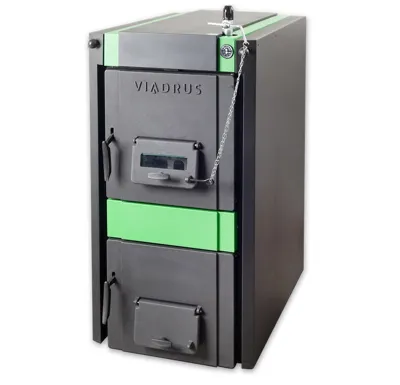

Viadrus HERCULES U32 6 čl. Kotel na tuhá paliva

Viadrus HERCULES U32  6 čl. Kotel na tuhá paliva
Viadrus HERCULES U32  6 čl. Kotel na tuhá paliva
Viadrus HERCULES U32  6 čl. Kotel na tuhá paliva
Doporučená cena výrobcem s DPH49 225 Kč
Ušetříte12 306 Kč 25 %
Vaše cena s DPH36 919 Kč
Vaše cena bez DPH30 512 Kč
Dostupnost:
Skladem 2 ks
Kalkulačka splátek: spočítat
Kód0055417
Kód výrobce27 221
VýrobceViadrus
EAN8595145815913
Výkon 21 kW
Záruka24 měsíců
Typ dopravy: Velkoobjemová
Popis a technické parametrySpecifikace

VIADRUS HERCULES U 32, 6 čl

Litinový zplyňovací kotel na tuhá paliva s ručním přikládáním, určený k ekologickému spalování kusového dřeva a uhlí. Konstrukční provedení spalovací komory umožňuje spalování paliva přirozeným odtahem spalin bez podpory ventilátoru. V teplovodních systémech s přirozenou cirkulací topného média je možno kotel provozovat bez oběhového čerpadla.

Palivo:
- černé uhlí, hnědé uhlí, dřevo

Výkon:
- 19 - 21 kW

Přednosti:
- splňuje nejpřísnější normy dle ČSN EN 303-5
- účinnost až 89,9%
- vysoká životnost českého litinového výměniku
- vodou chlazené pevné rošty
- nízké nároky na komínový tah (cca 0,18 mbar
- možnost samotížného provozu
- jednoduchá obsluha a údržba
- závitové příruby pro snadnou montáž
- nízká teplota spalin (cca 130 - 170 °C)
- provoz nezávislý na elektrické energii (bez nuceného odtahu spalin a bez oběhového čerpadla)

Od 1.7.2008 společnost Viadrus prodává kotle bez dochlazovací smyčky a přepouštěcího ventilu!!!

Prospekt

Návod k obsluze 7 článková verze (model 2015)

Návod k obsluze 5, 6 a 7 článková verze (model 2017)

Prohlášení o shodě - černé uhlí

Prohlášení o shodě - hnědé uhlí

Prohlášení o shodě - dřevo

Servisní a montážní videa včetně zátopu v kotli

Řez kotlem

Video návod na instalaci keramiky do kotle

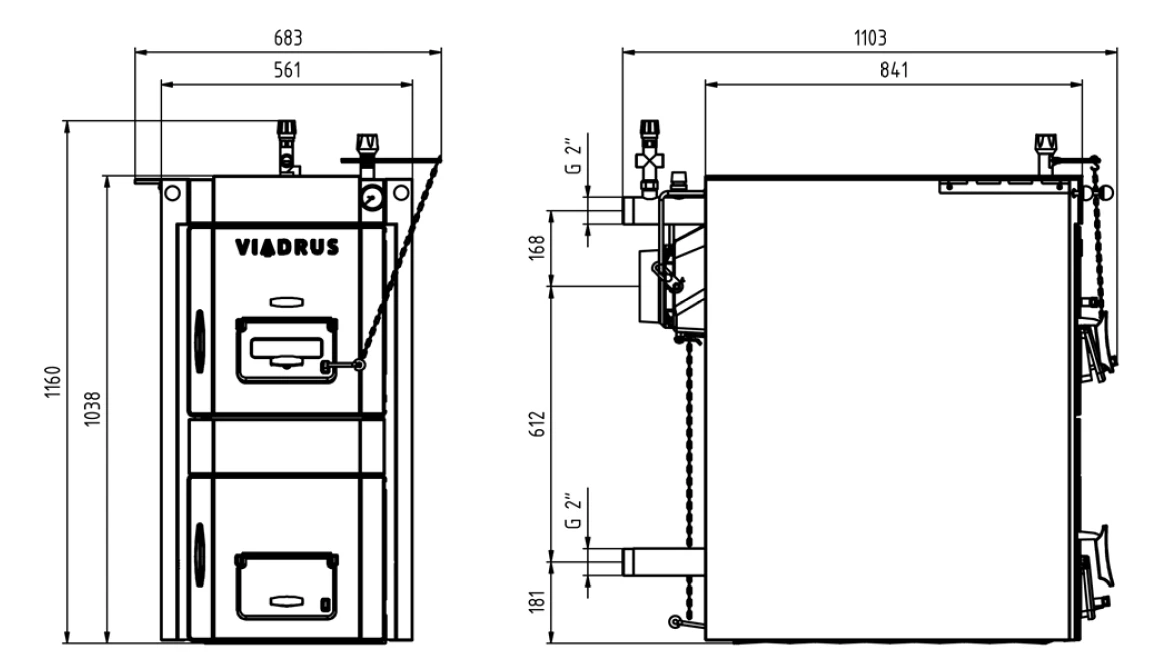

Rozměry a technické parametry kotle

Objem spalovací komory 39 dm3
Obsah vody 46,5 l
Hmotnost 410 kg
Hloubka spalovací komory 370 mm
Průměr kouřového hrdla Ø D 156 mm
Rozměry kotle: – výška (vč. podstavce) x šířka (vč. podstavce) 1240x683 mm
Rozměry kotle: – hloubka L 992 mm
Rozměry plnícího otvoru 310x236 mm
Maximální provozní přetlak vody 400 (4) kPa (bar)
Minimální provozní přetlak vody 50 (0,5) kPa (bar)
Zkušební přetlak vody 800 (8) kPa (bar)
Hydraulická ztráta
Minimální teplota vstupní vody 50 °C
Doporučená provozní teplota topné vody 60 - 80 °C
Hladina hluku < 65 dB
Přípojky kotle: – topná voda 2"
Přípojky kotle: – vratná voda 2"
Teplota chladicí vody pro zařízení pro odvádění přebytečného tepla 5 - 20 °C
Přetlak chladicí vody pro zařízení pro odvádění přebytečného tepla 200 - 600 (2 - 6) kPa (bar)



Technické parametry HERCULES U32 D - palivo dřevo

vlhkost paliva max. 20 % výhřevnost: 14 – 18 MJ. kg-1

Třída kotle dle EN 303 – 5

3
Jmenovitý výkon 19 kW
Spotřeba paliva 4,8 kg/h
Max. hmotnost paliva v plnící komoře 14 kg
Doba hoření při jmenovitém výkonu 2 hod
Teplota spalin při jmenovitém výkonu 130 - 170 °C
Hmotnostní průtok spalin při jmenovitém výkonu  0,0137 Kg/s
Komínový tah 0,20 mbar
Účinnost 88,3 %



Technické parametry HERCULES U32 B - palivo hnědé uhlí

zrnitost 20 – 40 mm, vlhkost paliva max. 15 %
výhřevnost: 14 – 20 MJ.kg-1
Třída kotle dle EN 303 – 5 4
Jmenovitý výkon 19 kW
Spotřeba paliva 3,2 kg/h
Max. hmotnost paliva v plnící komoře 21 kg
Doba hoření při jmenovitém výkonu 4 hod
Teplota spalin při jmenovitém výkonu 130 - 170 °C
Hmotnostní průtok spalin při jmenovitém výkonu  0,0112 Kg/s
Komínový tah 0,23 mbar
Účinnost 86,5 %



Technické parametry HERCULES U32 - palivo černé uhlí

zrnitost 20 – 40 mm, vlhkost paliva max. 15 %
výhřevnost: 26 - 29 MJ.kg-1
Třída kotle dle EN 303 – 5 5
Jmenovitý výkon 21 kW
Spotřeba paliva 3,1 kg/h
Max. hmotnost paliva v plnící komoře 21 kg
Teplota spalin při jmenovitém výkonu 130 - 170 °C
Hmotnostní průtok spalin při jmenovitém výkonu  0,0127 Kg/s
Komínový tah 0,23 mbar
Účinnost 88,6 %



Doporučené rozměry dřevěných špalků

Průměr špalků Ø 40 až 120 mm
Délka špalků 350 mm
Výkon min. v kW19
Výkon max. v kW21
Výkon21 kW
TypS ručním přikládáním
Emisní třída5
PalivoČerné uhlí, Dřevěné brikety, Dřevo, Koks
MateriálLitina
Odkouření průměr156
VýrobceViadrus
Hmotnost410,00 kg
