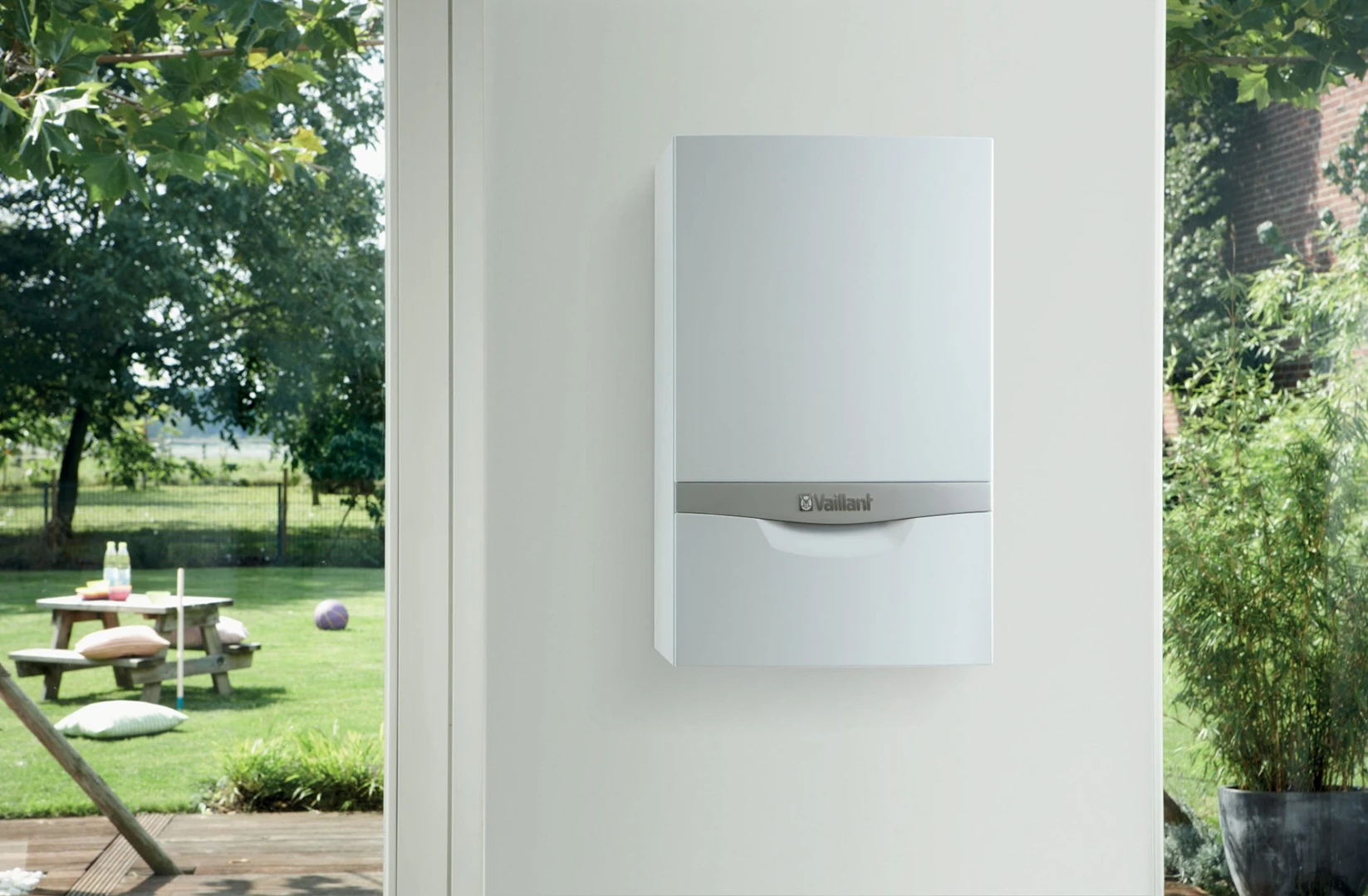

Vaillant VU 656/5-5 ecoTEC plus Kotel kondenzační
Na dotaz
| Kód | 0153412 |
| Kód výrobce | 0010027031 |
| Výrobce | Vaillant |
| Výkon | 12,2 - 63,5 |
| Záruka | 24 měsíců |
| Typ dopravy | Dle hodnoty zboží |
Tento měsíc zakoupili
0 zákazníků
Vaillant VU 656/5-5 ecoTEC plus Kotel kondenzační
Kotel s velmi kompaktní konstrukcí a nízkou hlučností
- Plynulá modulace výkonu v rozsahu 20 až 100%
- Nastavitelná teplota topné vody je v rozsahu 30 až 80°C
- Vhodné pro nízkoteplotní podlahové systémy
- Účinnost až 109 %
Nové závěsné kondenzační kotle VU 486/5-5 A a 656/5-5 ecoTEC plus se odlišují od předchozích VU 466/4-5 A a 656/4-5 A maximálním možným provozním tlakem otopné soustavy, který je nyní 4 bary. Automatický odlučovač vzduchu z otopné vody, větší modulační rozsah výkonu a kompaktnější rozměry celého kotle jsou dalšími znaky inovativního přístupu společnosti Vaillant pro již velmi osvědčené závěsné kondenzační kotle.
Charakteristika kotlů VU 486/5-5 a 656/5-5 ecoTEC
- hodnota NOx ve spalinách max 30,8 mg/m3
- normovaná účinnost 109 %
- plynulá regulace výkonu
- Thermo-Compact modul vybavený nerezovým hořákem a ventilátorem s plynulou regulací otáček zajišťuje dokonalé využití plynu (se snižujícím se výkonem kotle klesá počet otáček ventilátoru, a tím je zajištěn konstantní poměr spalovacího vzduchu a plynu).
- Automatický diagnostický systém (digitální zobrazování provozních stavů a analýza režimu kotle). Pomocí tohoto ADS lze nastavit velké množství funkcí, díky kterým lze kotel přizpůsobit topnému systému (nastavení chodu čerpadla a jeho doběhu, nastavení tepelného výkonu pro vytápění / natápění nepřímotopného externího zásobníku vč. jeho časového omezení).
- elektronické nastavení sníženého výkonu pro vytápění
- eBUS rozhraní pro připojení regulační techniky Vaillant
- možnost připojení dalších externích zařízení ke kotli při použití dodatečného příslušenství
- tlakový senzor pro kontrolu tlaku vody v topném okruhu
Možnosti použití kotlů VU 486/5-5 a 656/5-5 ecoTEC
- topení a příprava teplé vody (v externím zásobníku)
- určeno pro radiátorové a podlahové vytápění
- úspora plochy – kompaktními rozměry
- provoz nezávislý nebo závislý na vzduchu z místnosti (přívodu spalovacího vzduchu)
- vhodné pro kaskádové kotelny, zejména v kombinaci s kaskádovým odkouřením ø 130 mm
1 Sifon kondenzátu
2 Připojení výstupu do topení 5/4“
3 Plynová přípojka 1"
4 Připojení zpátečky topení 5/4"
5 Odtok případného kondenzátu/dešťové vody z vzduchové části spalinové cesty
6 Poloha otvorů odvodu spalin
7 Držák pro upevnění výrobku
8 Přípojka přívodu vzduchu a odvodu spalin
9 Odtok z automatického odlučovače vzduchu
Rozměr A
VU 486/5-5 (H-CZ) 405mm
VU 656/5-5 (H-CZ) 473mm
| Označení | jednotka | VU 486/5-5 | VU 656/5-5 |
|---|---|---|---|
| Energetická třída (pro vytápění) | A | A | |
| SVT kód Kotlíkové dotace/NZÚ | SVT23219 | SVT23220 | |
| Maximální teplota na výstupu do topení (nastavení z výroby - d.71) | °C | 75 | 75 |
| Rozsah regulace teploty na výstupu do topení | °C | 30 … 80 | 30 … 80 |
| Maximální přípustný tlak (PMS) | MPa (bar) | 0,4 (4,0) | 0,4 (4,0) |
| Jmenovitý průtok vody (ΔT = 20 K) | l/h | 1 900 | 2 500 |
| Přibližná hodnota objemu kondenzátu (hodnota pH mezi 3,5 a 4,0) při 50/30 °C | l/h | 5,0 | 6,9 |
| Rozsah užitečného výkonu (P) při 50/30 °C | kW | 8,7 … 48,0 | 12,2 … 63,5 |
| Rozsah tepelného výkonu (P) při 60/40 °C | kW | 8,5 … 46,6 | 11,8 … 61,7 |
| Rozsah užitečného výkonu (P) při 80/60 °C | kW | 7,8 … 44,1 | 11,0 … 58,7 |
| Maximální tepelné zatížení – topení (Q max.) | kW | 45,2 | 60,0 |
| Minimální tepelné zatížení – topení (Q min.) | kW | 8,1 | 11,3 |
| Kategorie plynu | II2H3P | II2H3P | |
| Průměr plynového potrubí na výstupu z výrobku | mm | 25 | 25 |
| Průměr na výstupu plynového svěrného šroubení, vnější závit | “ | 1 | 1 |
| Průměr na výstupu zpátečky topení , vnější závit | “ | 1 1/2 | 1 1/2 |
| Průměr na výstupu přípojky topení, vnější závit | “ | 1 1/2 | 1 1/2 |
| Průměr přípojky pojistného ventilu, vnitřní závit | “ | 3/4 | 3/4 |
| Vstupní tlak plynu G20 1,8 kPa (18,0 mbar) 1,8 kPa (18,0 mbar) |
|||
| Tlak plynu G31 5,0 kPa (50,0 mbar) 5,0 kPa (50,0 mbar) |
|||
| Hmotnostní tok kouře v topném provozu při Pmin. 3,9 g/s 5,3 g/s |
|||
| Hmotnostní tok kouře v topném provozu při Pmax. 20,3 g/s 27,0 g/s |
|||
| Schválené typy zařízení | C13, C33, C43, C53, C83, C93, B23, B23(P), B33, B53, B53(P) | C13, C33, C43, C53, C83, C93, B23, B23(P), B33, B53, B53(P) | |
| Teplota spalin v topném provozu při P min. 50/30 °C | °C | 37 | 37 |
| Teplota spalin v topném provozu při P max. 50/30 °C | °C | 53 | 53 |
| Teplota spalin v topném provozu při P min. 80/60 °C | °C | 61 | 65 |
| Teplota spalin v topném provozu při P max. 80/60 °C | °C | 78 | 78 |
| Jmenovitá účinnost při 80/60 °C | % | 97,5 | 97,8 |
| Jmenovitá účinnost při 50/30 °C | % | 106,2 | 105,9 |
| Jmenovitá účinnost při 60/40 °C | % | 103,2 | 102,8 |
| Jmenovitá účinnost v režimu dílčího výkonu (30 %) při 40/30 °C | % | 109,2 | 109,4 |
| Třída NOx | 6 | 6 | |
| Rozměry produktu, šířka | mm | 440 | 440 |
| Rozměry produktu, hloubka | mm | 405 | 473 |
| Rozměry produktu, výška | mm | 720 | 720 |
| Hmotnost bez náplně | kg | 37,8 | 47,2 |
| Elektrické připojení | V / Hz | 230 / 50 | 230 / 50 |
| Maximální elektrický příkon | W | ≤ 131 | ≤ 250 |
| Elektrický příkon pohotovostní režim | W | 2 | 2 |
| Krytí | IPX4D | IPX4D |
| Typ | Závěsný |
| Vyberte druh paliva | Plyn |
| S ohřevem vody TUV | S možností ohřevu |
| Rozsah výkonu v kW | 0 - 15, 15 - 20, 20 - 25, 25 - 30, 30 - 50, 50 - 100 |
| Výrobce | Vaillant |
| El. zapojení | 230 V |
| Odkouření typ | Turbo |
| Výkon max. v kW | 63 |
| Výkon min. v kW | 12 |
| Výkon | 12,2 - 63,5 |
