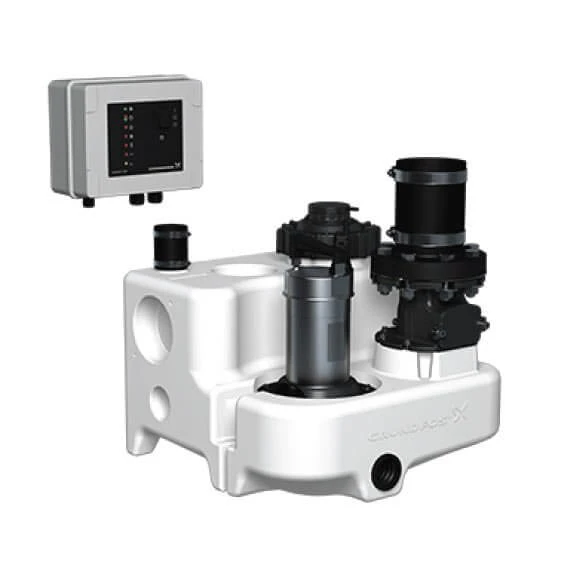

GRUNDFOS čerpací stanice Multilift MSS.11.1.2 1X230V

Grundfos čerpací stanice Multilift MSS.11.1.2 1X230V

Multilift je kompletní stanice připravená pro odčerpání odpadních vod. Využití je zejména v jednogeneračních a dvougeneračních rodinných domech.

Skládá se z

• Plně integrované sběrné nádrže s čerpadlem a ponorným motorem
• Zpětného ventilu
• Výstupního adaptéru s flexibilním připojovacím kusem DN100 umístěným na sběrné nádrži
• Řídicí jednotky
• Snímače hladiny

Sběrná nádrž obsahuje 7 vstupů na obvodu. Zadní vstupy 2x DN100, vstupy na bocích 2x DN100, vstup DN100 na horní straně nádrže, 2x DN50.

Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné a vodotěsné a nepropouštějí zápach. Zkosená konstrukce dna snižuje množství zbytkové vody a omezuje sedimentaci.

Příklad instalace

Čerpadlo

Čerpadlo s vírovým oběžným kolem, ponorným bezúdržbovým ponorným motorem a olejovou komorou s fyziologicky nezávadnou olejovou náplní mezi dvěma mechanickými ucpávkami.

Řídící jednotka

Řídicí jednotka LC220 s mikroprocesorem je vybavena displejem pro kompletní monitorování. Čerpadlo a snímač jsou připojeny k řídicí jednotce regulátoru 4 m nebo 10 m kabelem a trubkou. Napájecí kabel má délku 1,5 m a je vybaven zástrčkou (včetně fázového měniče pro 3fázový motor). Bezkontaktní, odporový, piezoelektrický, tlakový snímač připojitelný do skříně, monitorovaný řídicí jednotkou a s přesností na milimetry a údaji zobrazenými na displeji. Tlaková trubka zajištěná proti ucpání uvnitř nádrže bez pohyblivých částí uvnitř odpadních vod.

Funkce řídicí jednotky

• Zapnutí/vypnutí na základě nepřetržitého signálu z odporového piezoelektrického snímače
• Ochrana motoru při chodu nasucho prostřednictvím omezení doby chodu s následným nouzovým provozem
• 24hodinové automatické zkušební chody během dlouhých období nečinnosti
• Provozní údaje o: provozním statusu (provoz, porucha), čas pro servis/údržbu jednou za rok (volitelně on/off pomocí spínače DIP)
• Alarmová indikace: poruchy fázové sekvence a chybějící fáze, porucha snímače, alarmu vysoké hladiny vody, bezpotenciálový kontakt pro obecný alarm
• Automatický nebo ruční reset alarmu (volitelné pomocí přepínače DIP)
• Snadná volba zapínací hladiny 180 nebo 250 mm (pomocí DIP přepínače)
