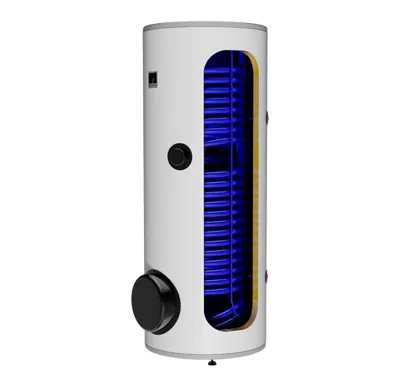

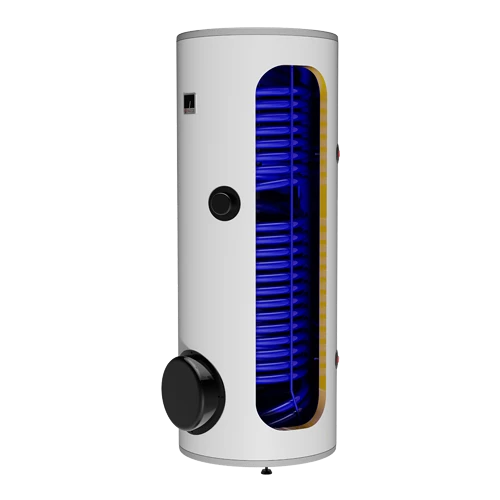

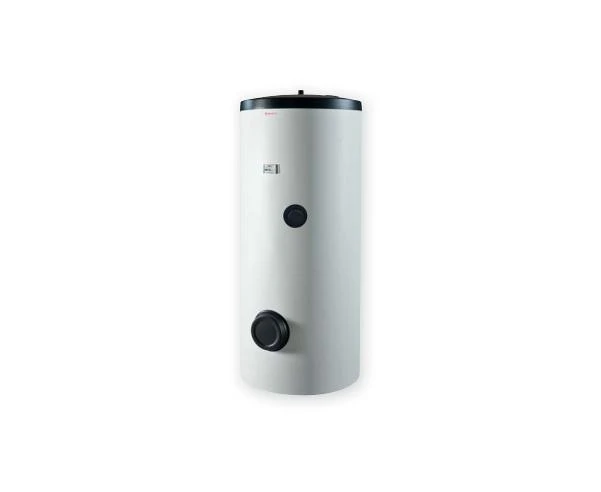

Dražice OKC 400 NTR/HP - ohřívač vody
| Kód | 0038378 |
| Kód výrobce | 121491401 |
| Výrobce | Dražice |
| EAN | 8595590807235 |
| Záruka | 5 let |
| Typ dopravy | Zdarma |
OKC 400 NTR/HP
Ohřívač není v základu osazen topným tělesem a je nutné jej doobjednat. (pro výběr topných těles rolujte níže)
Pro ohřev celého objemu ohřívače se do spodní části montuje přírubová topná jednotka TPK.
Pro ohřev pouze horní poloviny ohřívače se montuje do horní části závitová topná jednotka TJ.
 |
Antikorozní vrstva nepodléhá důlkové korozi v prostředí tvrdé a chlorované vody |  |
Vysoce kvalitní izolace Covestro pro nízké tepelné ztráty a minimální provozní náklady |
 |
Zásobník s jedním výměníkem |  |
Možná instalace topné šroubovací jednotky TJ 6/4" |
 |
Možná instalace topného přírubového tělesa TPK |  |
Možná instalace topné přírubové jednotky R, SE |
 |
Ohřívač vhodný k tepelnému čerpadlu |
Nejnovější řada smaltovaných nepřímotopných ohřívačů k postavení na zem v objemech 250–500 litrů se smaltovanou nádobou a výkonným jedním výměníkem se zvýšenou předávací plochou pro ohřev TUV z externího zdroje – hlavně pro tepelná čerpadla. V dolní části ohřívače je umístěn revizní přírubový otvor pro čištění vnitřku nádoby. U ohřívačů je k dispozici hrdlo 6/4", pro elektrickou topnou jednotku TJ z oddílu příslušenství.
Nejčastější využití ohřívačů vody
Ohřev TUV celoročně topnou vodou z tepelného čerpadla
Objem (l) 356
Hmotnost (kg) 172
Výška ohřívače (mm) 1 591
Průměr ohřívače (mm) 700
Max. provozní tlak nádoby (MPa) 1
Max. provozní tlak výměníku (MPa) 1
Max. teplota topné vody (°C) 110
Max. teplota TUV (°C) 90
Výhřevná plocha výměníku (m²) 5
Objem výměníku (l) 35
Výkon výměníku při tep. spádu - 50/55 °C (kW) 19
TUV- teplá užitková voda
Lze instalovat i topné jednotky TJ.
OKC 250 NTR/HP
OKC 300 NTR/HP
OKC 400, 500 NTR/HP
OKC 750, 1000 NTR/HP
| Rozměry (mm) | A | B | C | D3 | D | E | F | G | I | J | L | M | N | O | P | R | S |
| OKC 250 NTR/HP | 1537 | 660 | 685 | xx | 584 | 80 | 1460 | 1060 | 928 | 259 | 209 | 1330 | xx | xx | 355 | 1100 | 890 |
| OKC 300 NTR/HP | 1558 | 750 | 775 | xx | 670 | 77 | 1579 | 760 | 895 | 325 | 219 | 1309 | xx | xx | 438 | 1148 | 937 |
| OKC 400 NTR/HP | 1644 | 812 | 857 | xx | 700 | 55 | 1521 | 843 | 1138 | 288 | 228 | 1081 | xx | xx | 592 | 1237 | 956 |
| OKC 500 NTR/HP | 1914 | 812 | 857 | xx | 700 | 55 | 1790 | 1023 | 1310 | 288 | 228 | 1253 | xx | xx | 592 | 1409 | 1128 |
| OKC 750 NTR/HP | 2039 | 1017 | xx | 225 | 910 | 105 | 1891 | 1123 | 1491 | 383 | 294 | 1433 | xx | xx | xx | xx | xx |
| OKC 1000 NTR/HP | 2053 | 1117 | xx | 225 | 1010 | 105 | 1905 | 1173 | 1547 | 391 | 301 | 1483 | xx | xx | xx | xx | xx |
| Typ zásobníku | OKC 250 NTR/HP | OKC 300 NTR/HP | OKC 400 NTR/HP | OKC 500 NTR/HP | OKC 750 NTR/HP | OKC 1000 NTRR/BP |
| Objem (l) | 234 | 286 | 352 | 469 | 710 | 930 |
| Hmotnost ohříače bez vody (kg) | 119 | 133 | 190 | 223 | 259 | 324 |
| Izolace (mm) | 42 | 60 | 50 | 50 | 80 | 80 |
| Tepelná vodivost izolace (WmK) | 0,022 | 0,021 | 0,032 | |||
| Max. provozní teplota/přetlak v nádobě (°C)/(bar) | 80/10 | |||||
| Teplosměnná plocha výměníku (hor./dol.) (m2) | 2,5 | 3,2 | 5,2 | 6,4 | 7 | 9 |
| Objem výměníku (hor./dol.) (l) | 17 | 21 | 32 | 39 | 47 | 63 |
| Doba ohřevu výměníkem z 10°C na 50°C (min) | 34 | 32 | 26 | 24 | 16 | |
| Max. provozní teplota/přetlak ve výměníku (°C)/(bar) | 110/10 | |||||
| Třída energetické účinnosti | C | |||||
| Statická ztráta (W) | 87 | 72 | 90 | 105 | 130 | 142 |
