Dražice NADO 1000/140 v2 Akumulační nádrž
| Kód | 0008177 |
| Kód výrobce | 121580391 |
| Výrobce | Dražice |
| EAN | 8594036089846 |
| Záruka | 5 let |
| Typ dopravy | Velkoobjemová XXL |

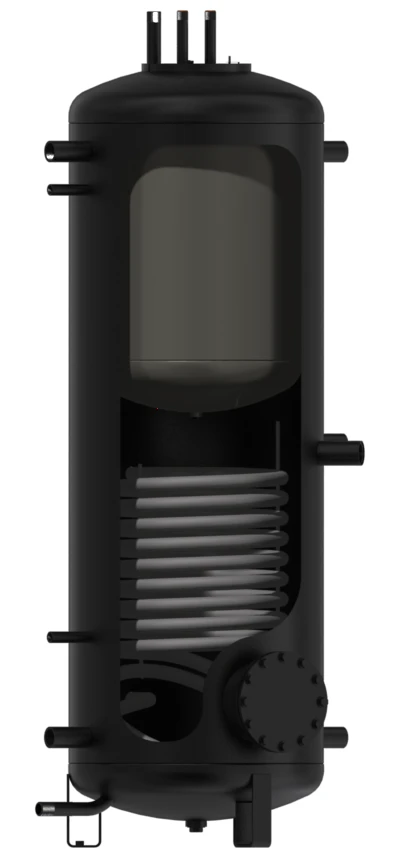

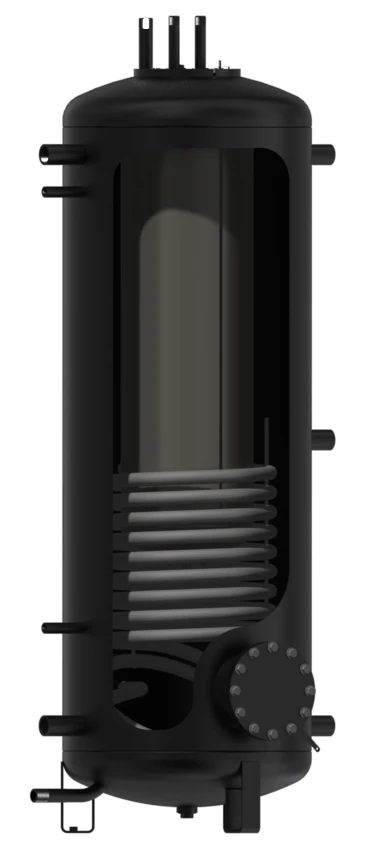

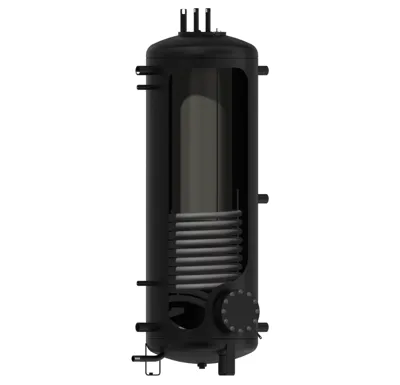

Dražice NADO 1000/140 v2 Akumulační nádrž
NADO 500, 750, 1000 v2
Charakteristika
Akumulační nádrže NADO se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Ve standardním provedení je příruba zaslepena.
Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody.
Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 100 nebo 140 litrů dle velikosti akumulační nádrže.
Na zakázku lze rozmístění nátrubků i jejich množství změnit. Pro nádrže s vnitřmín zásobníkem o objemu 140 l lze instalovat topnou jednotku TJ 6/4"
Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.
|
Rozměry hrdel |
NADO 500/140v2 |
NADO 750/140v2 |
NADO 1000/140v2 |
|
Hrdlo 1 – vnitřní závit |
1¼" |
||
|
Hrdlo 2 – vnitřní závit |
½" |
||
|
Hrdlo 3 – vnější závit |
1" |
||
|
Hrdlo 4 – vnější závit |
¾" |
||
|
Hrdlo 5 – vnitřní závit |
1½" |
||
| Rozměry (mm) | NADO 500/140v2 | NADO 750/140v2 | NADO 1000/140v2 |
| Průměr nádrže (d) | 600 | 750 | 850 |
| Celková výška nádrže (L) | 1970 | 2028 | 2040 |
| Klopná výška (Lk) | 1990 | 2050 | 2060 |
| Výška nádrže (H) | 1847 | 1903 | 1916 |
| Vypouštěcí hrdlo (A) | 100 | 100 | 100 |
| Hrdlo Z/T okruhů (B) | 270 | 282 | 297 |
| Hrdlo Z/T okruhů (C) | 958 | 970 | 985 |
| Hrdlo Z/T okruhů (E) | 1644 | 1656 | 1671 |
| Hrdlo jímky pro čidlo (G) | 1554 | 1566 | 1581 |
| Hrdlo jímky pro čidlo (F) | 505 | 517 | 532 |
| Hrdlo příruby (M) | 353 | 366 | 381 |
| Hrdlo topné jednotky TJ 6/4" (I) | 937 | 950 | 965 |
| Hrdlo tepelného výměníku (J) | 360 | 344 | 387 |
| Hrdlo tepelného výměníku (K) | 888 | 872 | 915 |
| Typ zásobníku | NADO 500/140v2 | NADO 750/140v2 | NADO 1000/140v2 |
| Celkový objem nádrže (l) | 475 | 772 | 999 |
| Objem zásobníku pro ohřev TV (l) | 140 | ||
| Hmotnost (kg) (Netto) | 143 | 168 | 180 |
| Teplosměnná plocha zásobníku TV (m2) | 1,43 | ||
| Teplosměnná plocha výměníku (m2) | 1,5 | ||
| Tloušťka Izolace (mm) (Neodul LB PP) | 80 | ||
| Tepelná vodivost izolace (WmK) (Neodul LB PP) | 0,032 | ||
| Objem výměníku (l) | 10,5 | ||
| Max. provozní teplota/přetlak ve výměníku (°C)/(bar) | 110/10 | ||
| Max. provozní teplota/přetlak v zásobníku TV (°C/bar) | 90/6 | ||
| Vydatnost teplé ody 40°C při teplotě zásobníku 53°C a vstupní vodě 15°C/průtok TV (l) (lxmin1) | 260/5 | 490/5 | 750/5 |
| Vydatnost teplé ody 40°C při teplotě zásobníku 80°C a vstupní vodě 15°C/průtok TV (l) (lxmin1) | 650/5 | 1170/5 | 1450/5 |
| Max. provozní teplota/přetlak v nádobě (°C)/(bar) | 90/3 | ||
| Tloušťka Izolace (mm) (Neodul LB PP) | 80 | ||
| Objednací číslo izolace (Neodul LB PP) | 6231902 | 6231904 | 6231905 |
| Max.počet x výkon TJ 6/4" (ks)x(kW) | 1x9 | ||
| Max.počet x výkon TPK 210-12 (ks)x(kW) | 1x6 | 1x12 | |
| Objemový průtok zásobníku TV (m3xh-1) | 0,3 | ||
| Energetická třída (Neodul LB PP) | B | C | |
| Statická ztráta (W) (Neodul LB PP) | 79 | 116 | 128 |
| Výrobce | Dražice |
| Hmotnost | 191,00 kg |
