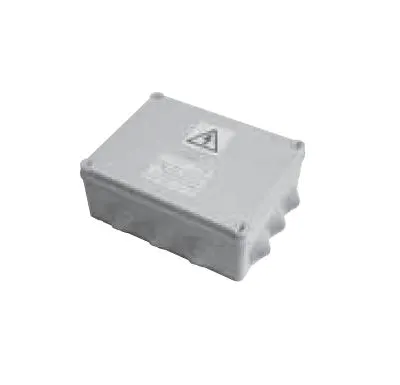

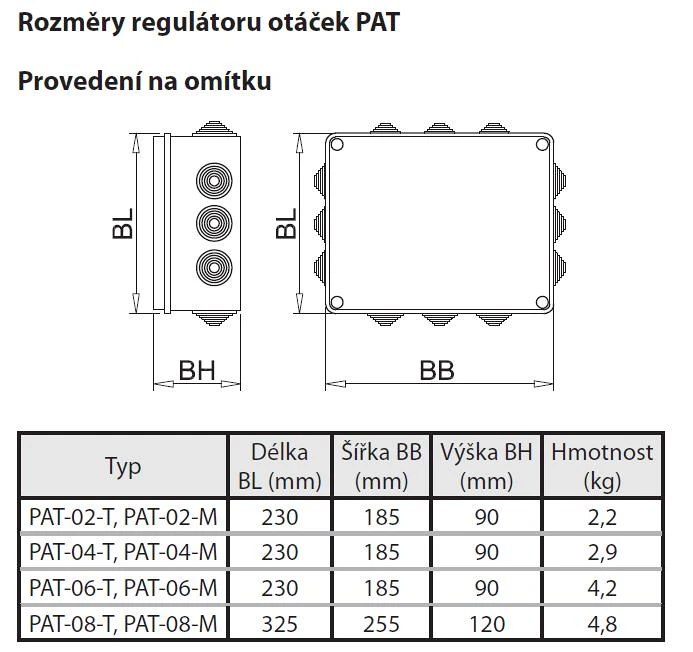

BOKI Trafo nadomítkové PAT-02-M-01 s možností přepínání otáček libovolným termostatem

Určeno pro 1-10 konvektorů
Regulátor otáček PAT, provedení k instalaci na omítku, ovládání libovolným termostatem, lze paralelně propojovat.
Příkon - 90 VA
InFloor – elektrické zapojení

Upozornění:

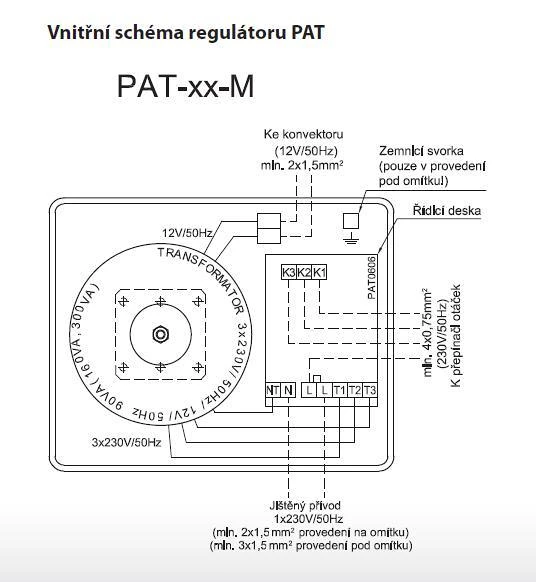

Zapojovat regulátor otáček PAT nebo RAU, připojovat k němu elektrické prvky a provádět další práce spojené s elektroinstalací smí pouze osoby s příslušnou elektrotechnickou kvalifi kací za dodržení příslušných norem ČSN,zejména ČSN 33 2000-5-51, ČSN 33 2180. Před uvedením do provozu je uživatel povinen zajistit provedení výchozí revize a po dobu provozování provádění pravidelných revizí dle ČSN 33 1500. Kabeláž k podlahovým konvektorům InFloor F1T, F1P, F2C a F4C Maximální délka kabelu mezi konvektorem a regulátorem otáček (PAT) je 10 m. Při překročení max. délky je nutno použít kabel o větším průřezu než je doporučen tak, aby úbytek střídavého napětí na kabelu byl maximálně do 1 V (doporučená hodnota úbytku cca 0,5 V). Regulátor otáček (PAT-xx-T resp. PAT-xx-M) v provedení na omítku připojit dvoužilovým kabelem 2x1,5 mm2 na jištěný
přívod - jistič D6A (jištěné vedení). Regulátor otáček (PAT-xx-M resp. PAT-xx-T) v provedení k instalaci pod omítku připojit třížilovým kabelem 3x1,5 mm2 (např. CYKY-O-3x1,5 – zemnící svorka je součástí regulátoru) na jištěný přívod – jistič D6A. Regulátor otáček RAU připojit třížilovým kabelem 3 x 1,0 mm2 na jištěný přívod – jistič B6A. Uvnitř regulátoru otáček PAT je umístěna trubičková pojistka pro jištění vlastních obvodů. Kabel pro připojení ovládacího prvku – přepínače otáček, termostatu s přepínačem otáček 5x0,75 mm2. Při použití termoelektrického pohonu 6x0,75mm2.
