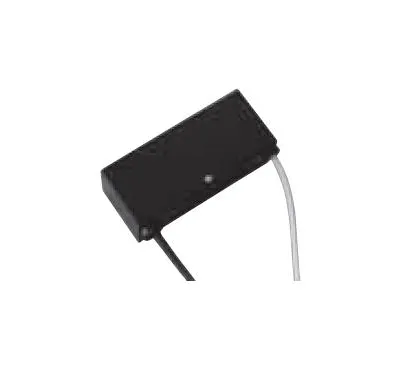

BOKI Trafo do konvektoru RAU-04-M-04 s možností přepínání otáček

BOKI Trafo do konvektoru RAU-04-M-04 s možností přepínání otáček
Doporučená cena výrobcem s DPH1 459 Kč
Ušetříte321 Kč 22 %
Vaše cena s DPH1 138 Kč
Vaše cena bez DPH941 Kč
Dostupnost:
Obvykle do 14 dnů
Kód0034627
Kód výrobceRAU-04-M-04
VýrobceBOKI
Záruka24 měsíců
Typ dopravy: Maloobjemová
Popis a technické parametrySpecifikaceDiskuze

Určeno pro připojení až 4 konvektorů.
Regulátor otáček 230/12V pro 3 stupňovou regulaci otáček, do vany konvektoru
40 VA

Poznámka: Uvedená cena regulátoru otáček RAU je příplatkem k bruttoceně konvektoru, ve kterém má být RAU instalován - viz objednací kódkonvektoru.

InFloor – elektrické zapojení

Upozornění:
Zapojovat regulátor otáček PAT nebo RAU, připojovat k němu elektrické prvky a provádět další práce spojené s elektroinstalací smí pouze osoby s příslušnou elektrotechnickou kvalifi kací za dodržení příslušných norem ČSN, zejména ČSN 33 2000-5-51, ČSN 33 2180. Před uvedením do provozu je uživatel povinen zajistit provedení výchozí revize a po dobu provozování provádění pravidelných revizí dle ČSN 33 1500. Kabeláž k podlahovým konvektorům InFloor F1T, F1P, F2C a F4C Maximální délka kabelu mezi konvektorem a regulátorem otáček (PAT) je 10 m. Při překročení max. délky je nutno použít kabel o větším průřezu než je doporučen tak, aby úbytek střídavého napětí na kabelu byl maximálně do 1 V (doporučená hodnota úbytku cca 0,5 V). Regulátor otáček (PAT-xx-T resp. PAT-xx-M) v provedení na omítku připojit dvoužilovým kabelem 2x1,5 mm2 na jištěný přívod - jistič D6A (jištěné vedení). Regulátor otáček (PAT-xx-M resp. PAT-xx-T) v provedení k instalaci pod omítku připojit třížilovým kabelem 3x1,5 mm2 (např. CYKY-O-3x1,5 – zemnící svorka je součástí regulátoru) na jištěný přívod – jistič D6A. Regulátor otáček RAU připojit třížilovým kabelem 3 x 1,0 mm2 na jištěný přívod – jistič B6A. Uvnitř regulátoru otáček PAT je umístěna trubičková pojistka pro jištění vlastních obvodů. Kabel pro připojení ovládacího prvku – přepínače otáček, termostatu s přepínačem otáček 5x0,75 mm2. Při použití termoelektrického pohonu 6x0,75mm2.

TypTrafa
VýrobceBOKI
