Kód | 0001551 |
Výrobce | Atmos |
Záruka | 24 měsíců |
Typ dopravy | Velkoobjemová |

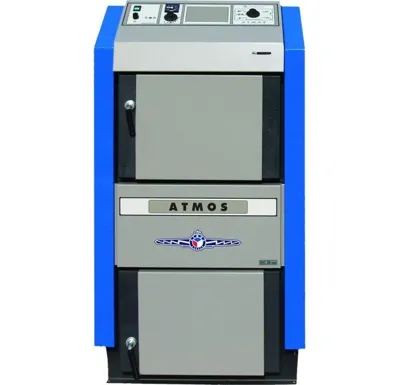

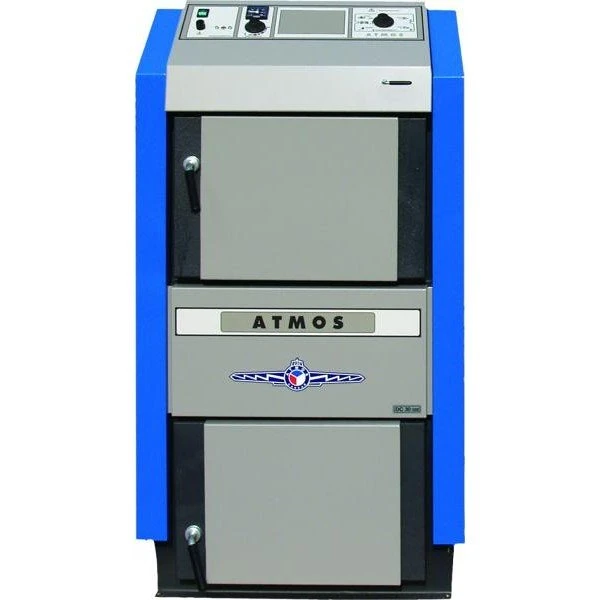

Ekologické zplynovací kotle na dřevo Atmos DC 75 SE
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na dřevo ATMOS
Možnost spalovat velké kusy dřeva
Velký zásobník paliva - dlouhá doba hoření
Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
Kotel bez trubkovnice - snazší čištění
Malé rozměry a nízká hmotnost
Vysoká kvalita
Životní prostředí
Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR.
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 21, 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotů
Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, pojistka 6,3 A a elektronická regulace ACD 01
Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle ( ventilátoru ) , čerpadla v kotlovém okruhu, dvou topných okruhů ,ohřevu TUV a řízení solárního ohřevu.
Provedení panelu se zabudovanou elektronickou regulací ACD 01 je vyráběno jako varianta u kotlů DC 25 S, DC 32 S, DC 25 GS.
Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
DC40SX | DC50S | *DC70S | DC40GS | DC50GSX | DC70GSX | DC75SE | *DC100 | ||
Rozsah výkonu (kW) | 40 | 49,9 | 70 | 40 | 49 | 70 | 75 | 99 | |
Předep. tah komína (Pa) | 24 | 25 | 30 | 25 | 25 | 30 | 30 | 35 | |
Hmotnost kotle (kg) | 368 | 433 | 515 | 485 | 538 | 571 | 669 | 820 | |
Objem vody (l) | 80 | 89 | 93 | 90 | 120 | 132 | 190 | 294 | |
Obsah násypky (dm3) | 140 | 180 | 180 | 170 | 210 | 210 | 345 | 400 | |
Max. délka dřeva (mm) | 530 | 730 | 730 | 530 | 530 | 530 | 1000 | 730 | |
Spotřeba na top. sez. ø (prost. metry) | 40 | 50 | 70 | 40 | 50 | 70 | 75 | 99 | |
Předepsané palivo | Suché dřevo Ø 80 - 150 mm a o vlhkosti 12 - 20% | ||||||||
Min. teplota vratné vody | 65 °C | ||||||||
Účinnost (%) | 81 - 90% | 83% | 89% |
*Typ DC70S, DC100 je vybaven pouze tlačným ventilátorem!
Legenda k nákresu kotlů
1. | Těleso kotle | 14. | Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru |
---|---|---|---|
2. | Dvířka plnící | 15 | Víko čistící |
3. | Dvířka popelníková | 16 | Clona |
4. | Ventilátor odtahový(S) | 17 | Táhlo roztápěcí záklopky |
5. | Žáruvzdorná tvarovka - tryska | 18 | Teploměr |
6. | Ovládací panel | 19 | Clona topeniště |
7. | Bezpečnostní termostat | 20 | Vypínač |
8. | Regulační záklopka | 22 | Regulátor výkonu - Honeywell FR124 |
9. | Žáruvzdorná tvarovka - u typu GS - bok topeniště | 23 | Chladící smyčka |
10. | Žáruvzdorná tvarovka - u typu GS - kulový prostor L+P | 24 | Termostat ventilátoru |
11. | Těsnění - trysky | 25 | Výplň dvířek - Sibral |
12. | Žáruvzdorná tvarovka - půlměsíc | 26 | Těsnění dvířek - šňůra 18x18 |
13. | Zatápěcí záklopka | 27 | Spalinový termostat |
Výrobce | Atmos |
Hmotnost | 700,00 kg |
