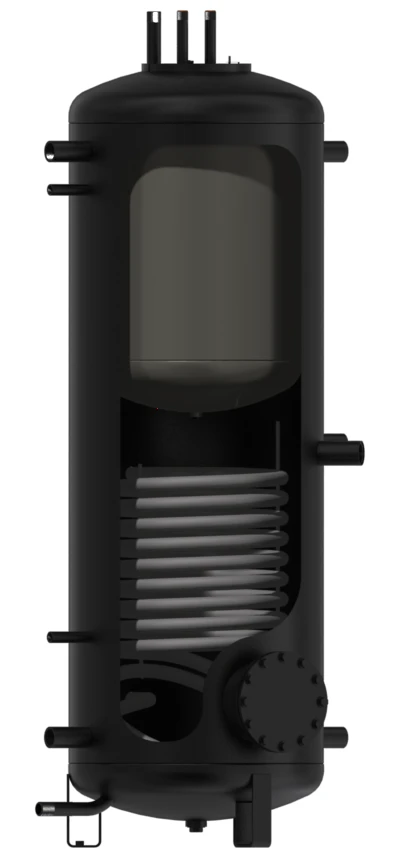

Dražice NADO  500/140 v2 Akumulační nádrž

NADO 500, 750, 1000 v2

Charakteristika

Akumulační nádrže NADO se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Ve standardním provedení je příruba zaslepena.

Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody.

Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 100 nebo 140 litrů dle velikosti akumulační nádrže.
Na zakázku lze rozmístění nátrubků i jejich množství změnit. Pro nádrže s vnitřmín zásobníkem o objemu 140 l lze instalovat topnou jednotku TJ 6/4"
Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

Rozměry hrdel

NADO 500/140v2

NADO 750/140v2

NADO 1000/140v2

Hrdlo 1 – vnitřní závit

1¼"

Hrdlo 2 – vnitřní závit

½"

Hrdlo 3 – vnější závit

1"

Hrdlo 4 – vnější závit

¾"

Hrdlo 5 – vnitřní závit

1½"



Rozměry (mm) NADO 500/140v2 NADO 750/140v2 NADO 1000/140v2
Průměr nádrže (d) 600 750 850
Celková výška nádrže (L) 1970 2028 2040
Klopná výška (Lk) 1990 2050 2060
Výška nádrže (H) 1847 1903 1916
Vypouštěcí hrdlo (A) 100 100 100
Hrdlo Z/T okruhů (B) 270 282 297
Hrdlo Z/T okruhů (C) 958 970 985
Hrdlo Z/T okruhů (E) 1644 1656 1671
Hrdlo jímky pro čidlo (G) 1554 1566 1581
Hrdlo jímky pro čidlo (F) 505 517 532
Hrdlo příruby (M) 353 366 381
Hrdlo topné jednotky TJ 6/4" (I) 937 950 965
Hrdlo tepelného výměníku (J) 360 344 387
Hrdlo tepelného výměníku (K) 888 872 915



Typ zásobníku NADO 500/140v2 NADO 750/140v2 NADO 1000/140v2
Celkový objem nádrže (l) 475 772 999
Objem zásobníku pro ohřev TV (l) 140
Hmotnost (kg) (Netto) 143 168 180
Teplosměnná plocha zásobníku TV (m2) 1,43
Teplosměnná plocha výměníku (m2) 1,5
Tloušťka Izolace (mm) (Neodul LB PP) 80
Tepelná vodivost izolace (WmK) (Neodul LB PP) 0,032
Objem výměníku (l) 10,5
Max. provozní teplota/přetlak ve výměníku (°C)/(bar) 110/10
Max. provozní teplota/přetlak v zásobníku TV (°C/bar) 90/6
Vydatnost teplé ody 40°C při teplotě zásobníku 53°C a vstupní vodě 15°C/průtok TV (l) (lxmin1) 260/5 490/5 750/5
Vydatnost teplé ody 40°C při teplotě zásobníku 80°C a vstupní vodě 15°C/průtok TV (l) (lxmin1) 650/5 1170/5 1450/5
Max. provozní teplota/přetlak v nádobě (°C)/(bar) 90/3
Tloušťka Izolace (mm) (Neodul LB PP) 80
Objednací číslo izolace (Neodul LB PP) 6231902 6231904 6231905
Max.počet x výkon TJ 6/4" (ks)x(kW) 1x9
Max.počet x výkon TPK 210-12 (ks)x(kW) 1x6 1x12
Objemový průtok zásobníku TV (m3xh-1) 0,3
Energetická třída (Neodul LB PP) B C
Statická ztráta (W) (Neodul LB PP) 79 116 128
