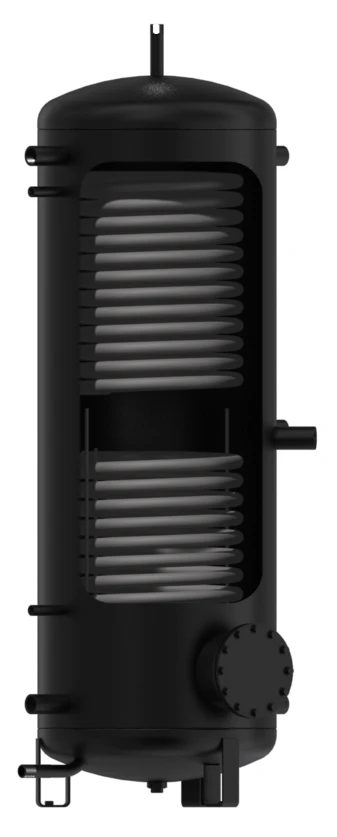

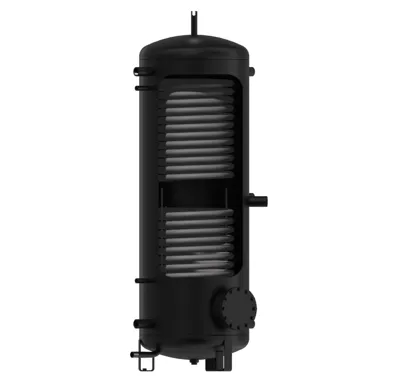

Dražice NAD  500 v5 Akumulační nádrž

NAD 500, 750, 1000 v5

Charakteristika

Akumulační nádrže NAD se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Lze vyrobit i s více přírubami. Ve standardním provedení je příruba zaslepena.

Nádoba obsahuje dva výměníky každý o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkové výměníky nelze použít pro průtokový ohřev teplé užitkové vody. Vhodné jako zásobníky k topným systémům s kotli na tuhá paliva a solárním systémům.

Na zakázku lze rozmístění nátrubků i jejich množství změnit. Do hrdla lze instalovat topnou jednotku TJ 6/4".
Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

Rozměry (mm) NAD 500v5 NAD 750v5 NAD 1000v5
Průměr nádrže (d) 600 750 850
Celková výška nádrže (L) 1970 2028 2040
Klopná výška (Lk) 1990 2050 2060
Výška nádrže (H) 1847 1903 1916
Vypouštěcí hrdlo (A) 100 100 100
Hrdlo Z/T okruhů (B) 270 282 297
Hrdlo Z/T okruhů (C) 958 970 985
Hrdlo Z/T okruhů (E) 1644 1656 1671
Hrdlo jímky pro čidlo (F) 505 517 532
Hrdlo jímky pro čidlo (G) 1554 1566 1581
Hrdlo sp. topné jednotky TJ 6/4" (I) 937 950 965
Hrdlo sp. tepelného výměníku (J) 360 344 387
Hrdlo hor. tepelného výměníku (K) 888 872 915
Hrdlo hor. tepelného výměníku (M) 1062 1043 1089
Hrdlo hor. tepelného výměníku (N) 1590 1571 1617
Hrdlo příruby (O) 353 366 381



Typ zásobníku NAD 500v5 NAD 750v5 NAD 1000v5
Celkový objem nádrže 475 772 999
Hmotnost (kg) (Netto) 138 156 173
Teplosmenná plocha výměníku nahoře/dole (m2) 1,5/1,5
Tloušťka Izolace (mm) (Neodul LB PP) 80
Objem výměníku nahoře/dole (l) 10,5/10,5
Max. provozní teplota/přetlak ve výměníku (°C)/(bar) 110/10
Tepelná vodivost izolace (WmK) (Neodul LB PP) 0,032
Max. provozní teplota/přetlak v nádobě (°C)/(bar) 90/3
Objednací číslo izolace (Neodul LB PP) 6231902 6231904 6231905
Max. počet x výkon TPK 210-12 (ks)x(kW) 1x6 1x12
Max. počet x výkon TJ 6/4" (ks)x(kW) 1x9
Energetická třída (Neodul LB PP) C
Statická ztráta (W) (Neodul LB PP) 83 122 126
